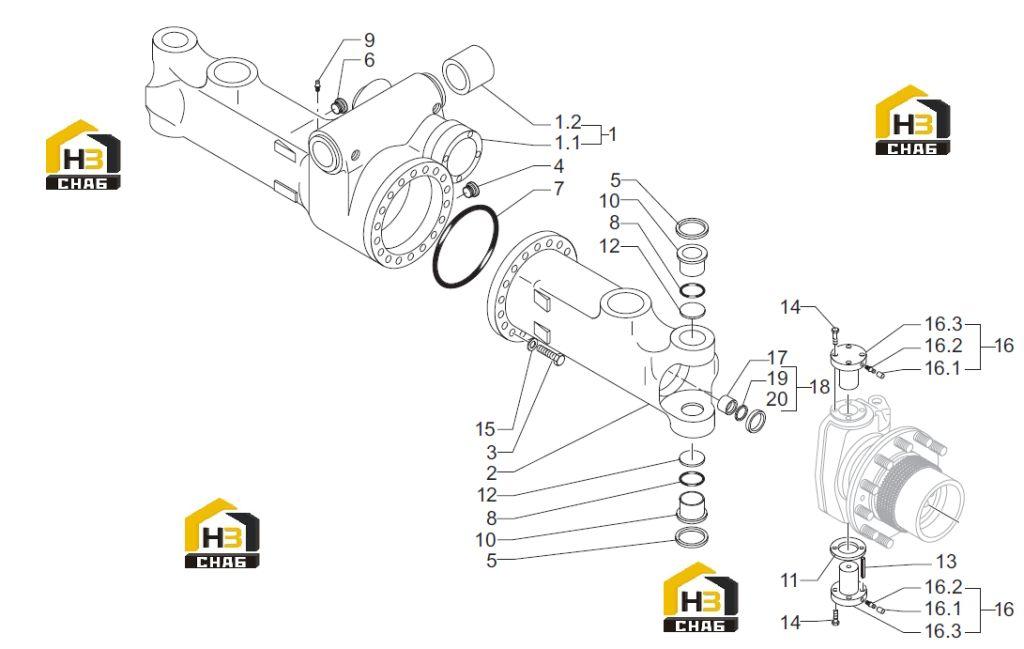

Корпус оси

← Ступица колеса Набор конических зубчатых колес и дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Long axle beam Assy

Каталожный номер:860227

Комплект:1

Примечание:2814077

№ на схеме:1.1

Наименование:Long axle beam

Каталожный номер:248146

Комплект:1

Примечание:860227 2814064

№ на схеме:1.2

Наименование:Bushing

Каталожный номер:834652

Комплект:2

Примечание:860227 2810624

№ на схеме:2

Наименование:Short axle beam

Каталожный номер:248145

Комплект:1

Примечание:2814062

№ на схеме:3

Наименование:Screw

Каталожный номер:023386

Комплект:19

Примечание:0152609

№ на схеме:4

Наименование:Screw plug

Каталожный номер:022292

Комплект:1

Примечание:2928053

№ на схеме:5

Наименование:O-Ring

Каталожный номер:830375

Комплект:4

Примечание:0590083

№ на схеме:6

Наименование:Screw plug

Каталожный номер:830809

Комплект:1

Примечание:2479494

№ на схеме:7

Наименование:O-Ring

Каталожный номер:831467

Комплект:1

Примечание:2900496

№ на схеме:8

Наименование:O-Ring

Каталожный номер:022818

Комплект:4

Примечание:1037033

№ на схеме:9

Наименование:Breather

Каталожный номер:835898

Комплект:1

Примечание:8407490

№ на схеме:10

Наименование:Bushing

Каталожный номер:835775

Комплект:4

Примечание:4921209

№ на схеме:11

Наименование:Ring

Каталожный номер:832660

Комплект:2

Примечание:2177352

№ на схеме:12

Наименование:Washer

Каталожный номер:834408

Комплект:4

Примечание:2809258

№ на схеме:13

Наименование:Heavy spring dowel

Каталожный номер:020577

Комплект:4

Примечание:0591393

№ на схеме:14

Наименование:Screw

Каталожный номер:021255

Комплект:16

Примечание:0028279

№ на схеме:15

Наименование:Disk/Washer

Каталожный номер:834657

Комплект:19

Примечание:2810640

№ на схеме:16

Наименование:Pin Assy

Каталожный номер:860125

Комплект:4

Примечание:2809834

№ на схеме:16.1

Наименование:Protection cap

Каталожный номер:830415

Комплект:1

Примечание:860125 0760274

№ на схеме:16.2

Наименование:Nipple

Каталожный номер:829670

Комплект:1

Примечание:860125 0010528

№ на схеме:16.3

Наименование:Pin

Каталожный номер:834513

Комплект:1

Примечание:860125 2809835

№ на схеме:17

Наименование:Bushing

Каталожный номер:836145

Комплект:2

Примечание:1709862

№ на схеме:18

Наименование:Seal kit

Каталожный номер:831087

Комплект:2

Примечание:2810827

№ на схеме:19

Наименование:Ring

Каталожный номер:831085

Комплект:1

Примечание:831087 2810806

№ на схеме:20

Наименование:Seal

Каталожный номер:831086

Комплект:1

Примечание:831087 2810807
