Шестерня коническая и дифференциал

← Ступица колеса и планетарный держатель Коробка передач (часть 1) →

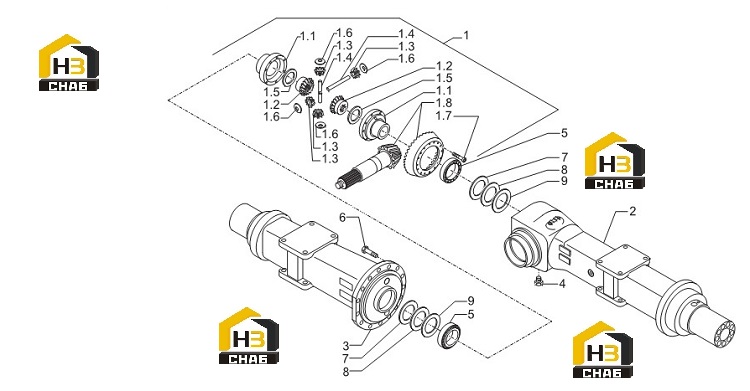

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel gear with diff.

Каталожный номер:862682

Комплект:1

Примечание:2809591

№ на схеме:1.1

Наименование:Housing

Каталожный номер:390540

Комплект:1

Примечание:1599589(862682)

№ на схеме:1.2

Наименование:Gear

Каталожный номер:836047

Комплект:2

Примечание:1533919(862682)

№ на схеме:1.3

Наименование:Gear

Каталожный номер:836096

Комплект:4

Примечание:1583972(862682)

№ на схеме:1.4

Наименование:Pin

Каталожный номер:834517

Комплект:2

Примечание:2809878(862682)

№ на схеме:1.5

Наименование:Washer

Каталожный номер:836099

Комплект:2

Примечание:1583996(862682)

№ на схеме:1.6

Наименование:Washer

Каталожный номер:835023

Комплект:4

Примечание:2816401(862682)

№ на схеме:1.7

Наименование:Screw

Каталожный номер:020095

Комплект:12

Примечание:0013074(862682)

№ на схеме:1.8

Наименование:Bevel gear set

Каталожный номер:863728

Комплект:1

Примечание:2807932(862682)

№ на схеме:2

Наименование:Long axle beam

Каталожный номер:248039

Комплект:1

Примечание:2807943

№ на схеме:3

Наименование:Short axle beam

Каталожный номер:248040

Комплект:1

Примечание:2807946

№ на схеме:4

Наименование:Screw plug

Каталожный номер:022292

Комплект:1

Примечание:2928053

№ на схеме:5

Наименование:Roller bearing

Каталожный номер:027310

Комплект:2

Примечание:0011448

№ на схеме:6

Наименование:Screw

Каталожный номер:020584

Комплект:19

Примечание:0615121

№ на схеме:7

Наименование:Shim Ring

Каталожный номер:021907

Комплект:-

Примечание:2928264

№ на схеме:8

Наименование:Shim Ring

Каталожный номер:021908

Комплект:-

Примечание:2928274

№ на схеме:9

Наименование:Shim Ring

Каталожный номер:021063

Комплект:-

Примечание:2213387
