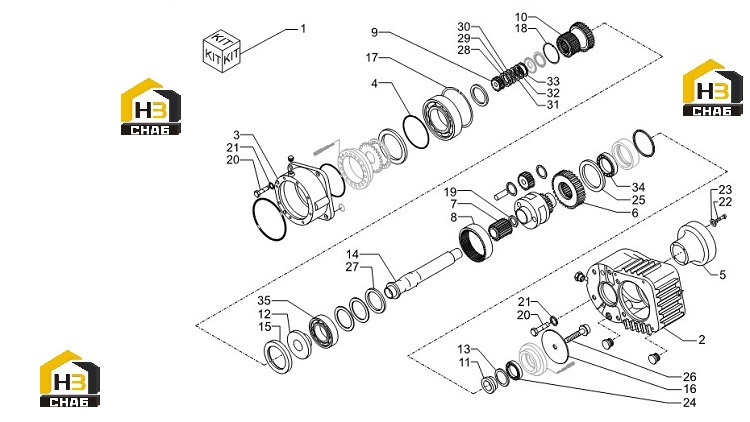

Коробка передач fls4.2 (часть 1)

← Фланец в сборе Коробка передач fls4.2 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Transmission assy

Каталожный номер:862704

Комплект:1

Примечание:2809875

№ на схеме:2

Наименование:Housing

Каталожный номер:838205

Комплект:1

Примечание:2814435

№ на схеме:3

Наименование:Flange

Каталожный номер:855177

Комплект:1

Примечание:2807588

№ на схеме:4

Наименование:O-Ring

Каталожный номер:834103

Комплект:1

Примечание:2807583

№ на схеме:5

Наименование:Protection

Каталожный номер:834344

Комплект:1

Примечание:2808974

№ на схеме:6

Наименование:Spur gear

Каталожный номер:334041

Комплект:1

Примечание:2807298

№ на схеме:7

Наименование:Pinion gear

Каталожный номер:334040

Комплект:1

Примечание:2494603

№ на схеме:8

Наименование:Crown gear

Каталожный номер:837725

Комплект:1

Примечание:2494604

№ на схеме:9

Наименование:Sleeve

Каталожный номер:334044

Комплект:1

Примечание:2806194

№ на схеме:10

Наименование:Gear

Каталожный номер:334042

Комплект:1

Примечание:2807573

№ на схеме:11

Наименование:Bushing

Каталожный номер:834032

Комплект:1

Примечание:2807257

№ на схеме:12

Наименование:Pressur plate

Каталожный номер:833832

Комплект:1

Примечание:2806196

№ на схеме:13

Наименование:Sleeve

Каталожный номер:834436

Комплект:1

Примечание:2809435

№ на схеме:14

Наименование:Control rod

Каталожный номер:834654

Комплект:1

Примечание:2810631

№ на схеме:15

Наименование:Pressur ring

Каталожный номер:833831

Комплект:1

Примечание:2806195

№ на схеме:16

Наименование:Disk washer

Каталожный номер:834035

Комплект:1

Примечание:2807271

№ на схеме:17

Наименование:Circlip

Каталожный номер:020052

Комплект:1

Примечание:0012567

№ на схеме:18

Наименование:Circlip

Каталожный номер:023142

Комплект:1

Примечание:2494436

№ на схеме:19

Наименование:Disk washer

Каталожный номер:833467

Комплект:1

Примечание:2494611

№ на схеме:20

Наименование:Screw

Каталожный номер:021188

Комплект:4

Примечание:0012969

№ на схеме:21

Наименование:Disk washer

Каталожный номер:835597

Комплект:4

Примечание:4174389

№ на схеме:22

Наименование:Cylinder screw

Каталожный номер:020610

Комплект:3

Примечание:0783624

№ на схеме:23

Наименование:Snap Ring

Каталожный номер:020594

Комплект:3

Примечание:0725726

№ на схеме:24

Наименование:Roller bearing

Каталожный номер:023238

Комплект:1

Примечание:2929216

№ на схеме:25

Наименование:Snap ring

Каталожный номер:024947

Комплект:1

Примечание:0012551

№ на схеме:26

Наименование:Fitting

Каталожный номер:834342

Комплект:1

Примечание:2808972

№ на схеме:27

Наименование:Disk washer

Каталожный номер:833470

Комплект:1

Примечание:2494614

№ на схеме:28

Наименование:Disk washer

Каталожный номер:867717

Комплект:-

Примечание:2806202

№ на схеме:29

Наименование:Disk washer

Каталожный номер:833833

Комплект:-

Примечание:2806203

№ на схеме:30

Наименование:Disk washer

Каталожный номер:833834

Комплект:-

Примечание:2806204

№ на схеме:31

Наименование:Disk washer

Каталожный номер:833835

Комплект:1

Примечание:2806205

№ на схеме:32

Наименование:Disk washer

Каталожный номер:833836

Комплект:-

Примечание:2806206

№ на схеме:33

Наименование:Disk washer

Каталожный номер:833837

Комплект:-

Примечание:2806207

№ на схеме:34

Наименование:Cylinder roller bearing

Каталожный номер:022344

Комплект:1

Примечание:0011203

№ на схеме:35

Наименование:Ball bearing

Каталожный номер:025970

Комплект:1

Примечание:0011388
