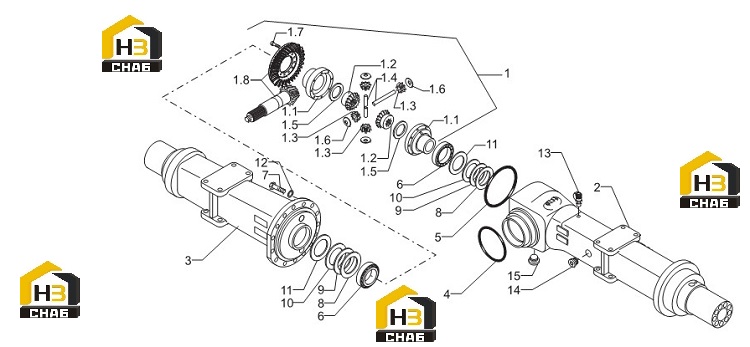

Передача коническая и дифференциал

← Ступица колеса Подшипник роликовый →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel gear with diff.

Каталожный номер:862723

Комплект:1

Примечание:2810235

№ на схеме:1.1

Наименование:Housing Assy

Каталожный номер:390537

Комплект:1

Примечание:1900157(862723)

№ на схеме:1.2

Наименование:Gear

Каталожный номер:836095

Комплект:2

Примечание:1583969(862723)

№ на схеме:1.3

Наименование:Gear

Каталожный номер:834647

Комплект:4

Примечание:2810604(862723)

№ на схеме:1.4

Наименование:Pin

Каталожный номер:834646

Комплект:2

Примечание:2810603(862723)

№ на схеме:1.5

Наименование:Washer

Каталожный номер:836087

Комплект:2

Примечание:1581926(862723)

№ на схеме:1.6

Наименование:Washer

Каталожный номер:836086

Комплект:4

Примечание:1581925(862723)

№ на схеме:1.7

Наименование:Screw

Каталожный номер:830124

Комплект:12

Примечание:1758649(862723)

№ на схеме:1.8

Наименование:Bevel gear set

Каталожный номер:333844

Комплект:1

Примечание:2814921(862723)

№ на схеме:2

Наименование:Long axle beam

Каталожный номер:248159

Комплект:1

Примечание:2815804

№ на схеме:3

Наименование:Short axle beam

Каталожный номер:248141

Комплект:1

Примечание:2815832

№ на схеме:4

Наименование:O-Ring

Каталожный номер:831464

Комплект:1

Примечание:2900493

№ на схеме:5

Наименование:O-Ring

Каталожный номер:831465

Комплект:1

Примечание:2900495

№ на схеме:6

Наименование:Roller bearing

Каталожный номер:027307

Комплект:2

Примечание:0011447

№ на схеме:7

Наименование:Screw

Каталожный номер:020317

Комплект:15

Примечание:0071015

№ на схеме:8

Наименование:Shim Ring

Каталожный номер:021172

Комплект:-

Примечание:2247515

№ на схеме:9

Наименование:Shim Ring

Каталожный номер:021173

Комплект:-

Примечание:2247516

№ на схеме:10

Наименование:Shim Ring

Каталожный номер:021248

Комплект:-

Примечание:2247523

№ на схеме:11

Наименование:Washer

Каталожный номер:834684

Комплект:2

Примечание:2810844

№ на схеме:12

Наименование:Washer

Каталожный номер:834775

Комплект:15

Примечание:2814425

№ на схеме:13

Наименование:Breather

Каталожный номер:831065

Комплект:1

Примечание:2810610

№ на схеме:14

Наименование:Screw plug

Каталожный номер:830809

Комплект:1

Примечание:2479494

№ на схеме:15

Наименование:Screw plug

Каталожный номер:022292

Комплект:1

Примечание:2928053
