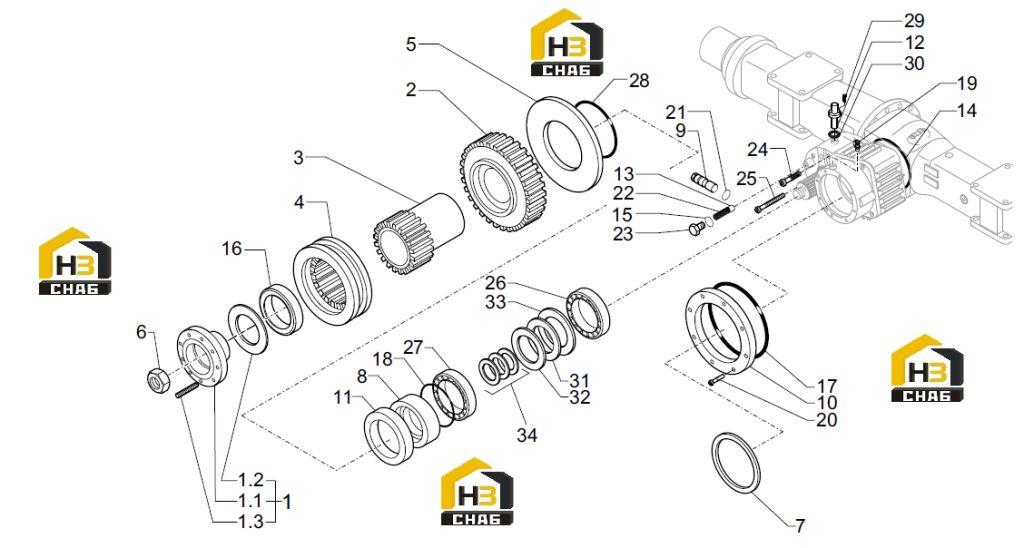

Фланец

← Набор конических зубчатых колес и дифференциал Трансмиссия fls4.2 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flange Assy

Каталожный номер:861989

Комплект:1

Примечание:2807937

№ на схеме:1.1

Наименование:Flange

Каталожный номер:334039

Комплект:1

Примечание:2807938 861989

№ на схеме:1.2

Наименование:Cap

Каталожный номер:834162

Комплект:1

Примечание:2807951 861989

№ на схеме:1.3

Наименование:Stud

Каталожный номер:020294

Комплект:8

Примечание:0062144 861989

№ на схеме:2

Наименование:Spur Gear

Каталожный номер:834043

Комплект:1

Примечание:2807299

№ на схеме:3

Наименование:Sleeve

Каталожный номер:334027

Комплект:1

Примечание:2494631

№ на схеме:4

Наименование:Coupling

Каталожный номер:334043

Комплект:1

Примечание:2494633

№ на схеме:5

Наименование:Disk/Washer

Каталожный номер:834341

Комплект:1

Примечание:2808971

№ на схеме:6

Наименование:Ring nut

Каталожный номер:836118

Комплект:1

Примечание:1597982

№ на схеме:7

Наименование:Disk/Washer

Каталожный номер:834655

Комплект:1

Примечание:2810632

№ на схеме:8

Наименование:Sleeve

Каталожный номер:834161

Комплект:1

Примечание:2807949

№ на схеме:9

Наименование:Pin

Каталожный номер:833268

Комплект:1

Примечание:2456313

№ на схеме:10

Наименование:Flange

Каталожный номер:834102

Комплект:1

Примечание:2807579

№ на схеме:11

Наименование:Lip Seal

Каталожный номер:830674

Комплект:2

Примечание:2377414

№ на схеме:12

Наименование:Sensor

Каталожный номер:831047

Комплект:1

Примечание:2810228

№ на схеме:13

Наименование:Ball

Каталожный номер:022342

Комплект:1

Примечание:0011133

№ на схеме:14

Наименование:O-Ring

Каталожный номер:831464

Комплект:1

Примечание:2900493

№ на схеме:15

Наименование:Usit ring

Каталожный номер:830190

Комплект:1

Примечание:0044272

№ на схеме:16

Наименование:Lip Seal

Каталожный номер:830518

Комплект:1

Примечание:2168639

№ на схеме:17

Наименование:O-Ring

Каталожный номер:831462

Комплект:1

Примечание:2900491

№ на схеме:18

Наименование:O-Ring

Каталожный номер:831531

Комплект:1

Примечание:2929507

№ на схеме:19

Наименование:Breather

Каталожный номер:137474

Комплект:1

Примечание:2810609

№ на схеме:20

Наименование:Cylinder Head Screw

Каталожный номер:021971

Комплект:8

Примечание:4155025

№ на схеме:21

Наименование:O-Ring

Каталожный номер:831454

Комплект:1

Примечание:2900481

№ на схеме:22

Наименование:Spring

Каталожный номер:832516

Комплект:1

Примечание:0901425

№ на схеме:23

Наименование:Screw

Каталожный номер:020913

Комплект:1

Примечание:0012949

№ на схеме:24

Наименование:Cylinder Head Screw

Каталожный номер:021791

Комплект:4

Примечание:2426708

№ на схеме:25

Наименование:Cylinder Head Screw

Каталожный номер:326444

Комплект:2

Примечание:0326444

№ на схеме:26

Наименование:Roller bearing

Каталожный номер:027678

Комплект:1

Примечание:0044514

№ на схеме:27

Наименование:Roller bearing

Каталожный номер:022668

Комплект:1

Примечание:0157685

№ на схеме:28

Наименование:Circlip

Каталожный номер:830335

Комплект:1

Примечание:0308742

№ на схеме:29

Наименование:Cylinder Head Screw

Каталожный номер:020659

Комплект:2

Примечание:1058958

№ на схеме:30

Наименование:O-Ring

Каталожный номер:831516

Комплект:1

Примечание:2928989

№ на схеме:31

Наименование:Shim Ring

Каталожный номер:021925

Комплект:-

Примечание:2929286

№ на схеме:32

Наименование:Shim Ring

Каталожный номер:021067

Комплект:-

Примечание:2213390

№ на схеме:33

Наименование:Shim Ring

Каталожный номер:021072

Комплект:-

Примечание:2213391

№ на схеме:34

Наименование:Disk/Washer

Каталожный номер:834684

Комплект:1

Примечание:2810844
