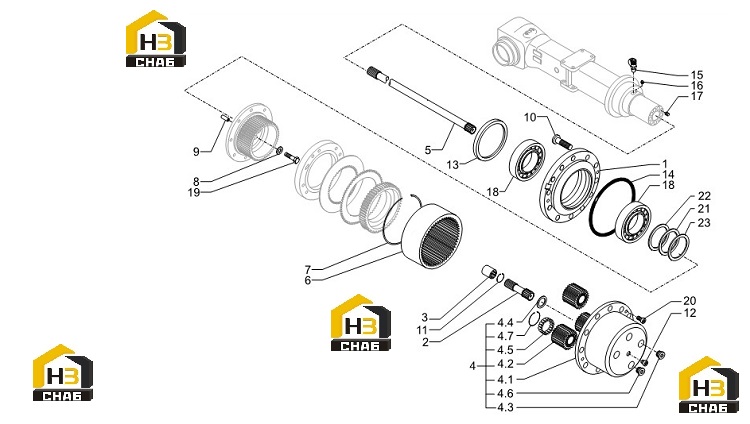

Ступица колеса

← Комплектующие моста Передача коническая и дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hub

Каталожный номер:865890

Комплект:2

Примечание:2808403

№ на схеме:2

Наименование:Pinion gear

Каталожный номер:834470

Комплект:2

Примечание:2809582

№ на схеме:3

Наименование:Sleeve

Каталожный номер:836156

Комплект:2

Примечание:1715363

№ на схеме:4

Наименование:Planetary carrier Assy

Каталожный номер:862827

Комплект:2

Примечание:2815389

№ на схеме:4.1

Наименование:Planetary carrier

Каталожный номер:834914

Комплект:1

Примечание:2815379(862827)

№ на схеме:4.2

Наименование:Spur gear

Каталожный номер:333771

Комплект:3

Примечание:2759339(862827)

№ на схеме:4.3

Наименование:Screw plug

Каталожный номер:830809

Комплект:1

Примечание:2479494(862827)

№ на схеме:4.4

Наименование:Washer

Каталожный номер:836165

Комплект:1

Примечание:1717194(862827)

№ на схеме:4.5

Наименование:Cylinder roller bearing

Каталожный номер:830883

Комплект:3

Примечание:2759315(862827)

№ на схеме:4.6

Наименование:Screw plug

Каталожный номер:022292

Комплект:1

Примечание:2928053(862827)

№ на схеме:4.7

Наименование:Circlip

Каталожный номер:020031

Комплект:3

Примечание:0012479(862827)

№ на схеме:5

Наименование:Shaft

Каталожный номер:248095

Комплект:2

Примечание:2809585

№ на схеме:6

Наименование:Crown gear

Каталожный номер:333995

Комплект:2

Примечание:2809586

№ на схеме:7

Наименование:Snap ring

Каталожный номер:023181

Комплект:2

Примечание:2759348

№ на схеме:8

Наименование:Washer

Каталожный номер:833737

Комплект:22

Примечание:2759945

№ на схеме:9

Наименование:Bushing

Каталожный номер:833749

Комплект:22

Примечание:2759976

№ на схеме:10

Наименование:Stud

Каталожный номер:834213

Комплект:20

Примечание:2808389

№ на схеме:11

Наименование:Circlip

Каталожный номер:020026

Комплект:2

Примечание:0012472

№ на схеме:12

Наименование:Screw plug

Каталожный номер:832115

Комплект:2

Примечание:1637351

№ на схеме:13

Наименование:Gasket

Каталожный номер:831492

Комплект:2

Примечание:2928269

№ на схеме:14

Наименование:O-Ring

Каталожный номер:831467

Комплект:2

Примечание:2900496

№ на схеме:15

Наименование:Tube fitting

Каталожный номер:830561

Комплект:2

Примечание:2213960

№ на схеме:16

Наименование:Shoulder screw

Каталожный номер:831635

Комплект:2

Примечание:7396295

№ на схеме:17

Наименование:Plug

Каталожный номер:830283

Комплект:4

Примечание:0219632

№ на схеме:18

Наименование:Axial roller bearing

Каталожный номер:149909

Комплект:4

Примечание:1909613

№ на схеме:19

Наименование:Screw

Каталожный номер:020330

Комплект:22

Примечание:0102807

№ на схеме:20

Наименование:Cylinder screw

Каталожный номер:020653

Комплект:4

Примечание:0945541

№ на схеме:21

Наименование:Shim Ring

Каталожный номер:021821

Комплект:-

Примечание:2781743

№ на схеме:22

Наименование:Shim Ring

Каталожный номер:020713

Комплект:-

Примечание:1425461

№ на схеме:23

Наименование:Shim Ring

Каталожный номер:020717

Комплект:-

Примечание:1425462
