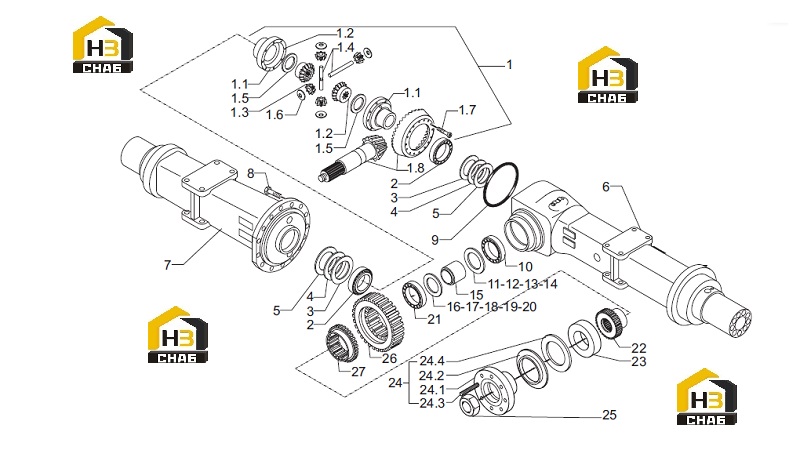

Шестерня коническая и дифференциал

← Ступица колеса и планетарный держатель Двигатель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel gear with diff.

Каталожный номер:863178

Комплект:1

Примечание:2759359

№ на схеме:1.1

Наименование:Housing

Каталожный номер:390540

Комплект:1

Примечание:1599589 (863178)

№ на схеме:1.2

Наименование:Gear

Каталожный номер:836047

Комплект:2

Примечание:1533919 (863178)

№ на схеме:1.3

Наименование:Gear

Каталожный номер:836096

Комплект:4

Примечание:1583972 (863178)

№ на схеме:1.4

Наименование:Pin

Каталожный номер:836130

Комплект:2

Примечание:1599594 (863178)

№ на схеме:1.5

Наименование:Washer

Каталожный номер:836099

Комплект:2

Примечание:1583996 (863178)

№ на схеме:1.6

Наименование:Washer

Каталожный номер:836103

Комплект:4

Примечание:1583997 (863178)

№ на схеме:1.7

Наименование:Screw

Каталожный номер:020095

Комплект:12

Примечание:0013074 (863178)

№ на схеме:1.8

Наименование:Bevel gear set

Каталожный номер:332681

Комплект:1

Примечание:2494651 (863178)

№ на схеме:2

Наименование:Roller bearing

Каталожный номер:027310

Комплект:2

Примечание:0011448

№ на схеме:3

Наименование:Shim Ring

Каталожный номер:021060

Комплект:-

Примечание:2213385

№ на схеме:4

Наименование:Shim Ring

Каталожный номер:021061

Комплект:-

Примечание:2213386

№ на схеме:5

Наименование:Shim Ring

Каталожный номер:021063

Комплект:-

Примечание:2213387

№ на схеме:6

Наименование:Long axle beam

Каталожный номер:833838

Комплект:1

Примечание:2806242

№ на схеме:7

Наименование:Short axle beam

Каталожный номер:833748

Комплект:1

Примечание:2759973

№ на схеме:8

Наименование:Screw

Каталожный номер:020584

Комплект:19

Примечание:0061521

№ на схеме:9

Наименование:O-Ring

Каталожный номер:831467

Комплект:1

Примечание:2900496

№ на схеме:10

Наименование:Roller bearing

Каталожный номер:027678

Комплект:1

Примечание:0044514

№ на схеме:11

Наименование:Shim Ring

Каталожный номер:021064

Комплект:-

Примечание:2213388

№ на схеме:12

Наименование:Shim Ring

Каталожный номер:021066

Комплект:-

Примечание:2213389

№ на схеме:13

Наименование:Shim Ring

Каталожный номер:021067

Комплект:-

Примечание:2213390

№ на схеме:14

Наименование:Shim Ring

Каталожный номер:021072

Комплект:-

Примечание:2213391

№ на схеме:15

Наименование:Bushing

Каталожный номер:836238

Комплект:1

Примечание:1753659

№ на схеме:16

Наименование:Shim Ring

Каталожный номер:021073

Комплект:-

Примечание:2213392

№ на схеме:17

Наименование:Shim Ring

Каталожный номер:021074

Комплект:-

Примечание:2213393

№ на схеме:18

Наименование:Shim Ring

Каталожный номер:021075

Комплект:-

Примечание:2213394

№ на схеме:19

Наименование:Shim Ring

Каталожный номер:021077

Комплект:-

Примечание:2213395

№ на схеме:20

Наименование:Shim Ring

Каталожный номер:021082

Комплект:-

Примечание:2213478

№ на схеме:21

Наименование:Roller bearing

Каталожный номер:022668

Комплект:1

Примечание:0157685

№ на схеме:22

Наименование:Sleeve

Каталожный номер:334027

Комплект:1

Примечание:2494631

№ на схеме:23

Наименование:Lip seal

Каталожный номер:830518

Комплект:1

Примечание:2168639

№ на схеме:24

Наименование:Flange Assy

Каталожный номер:862639

Комплект:1

Примечание:2808572

№ на схеме:24.1

Наименование:Flange

Каталожный номер:834219

Комплект:1

Примечание:2808429

№ на схеме:24.2

Наименование:Cap

Каталожный номер:835776

Комплект:1

Примечание:4921212

№ на схеме:24.3

Наименование:Stud

Каталожный номер:020294

Комплект:8

Примечание:0062144

№ на схеме:24.4

Наименование:Washer

Каталожный номер:834242

Комплект:1

Примечание:2808571

№ на схеме:25

Наименование:Nut

Каталожный номер:836118

Комплект:1

Примечание:1597982

№ на схеме:26

Наименование:Spur gear

Каталожный номер:834218

Комплект:1

Примечание:2808427

№ на схеме:27

Наименование:Coupling

Каталожный номер:334043

Комплект:1

Примечание:2494633
