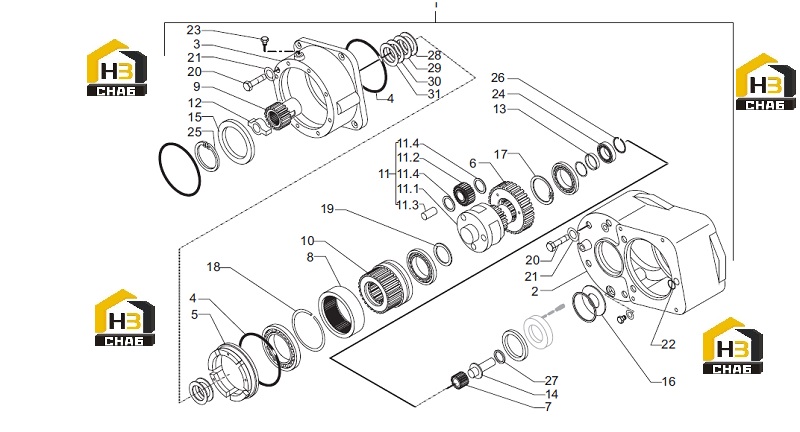

Коробка передач (часть1)

← Двигатель Коробка передач (часть2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Transmission assy

Каталожный номер:862509

Комплект:1

Примечание:2806200

№ на схеме:2

Наименование:Housing

Каталожный номер:837940

Комплект:1

Примечание:2807613

№ на схеме:3

Наименование:Flange

Каталожный номер:839244

Комплект:1

Примечание:2494912

№ на схеме:4

Наименование:O-Ring

Каталожный номер:831461

Комплект:2

Примечание:2900490

№ на схеме:5

Наименование:Flange

Каталожный номер:833459

Комплект:1

Примечание:2494597

№ на схеме:6

Наименование:Spur gear

Каталожный номер:833462

Комплект:1

Примечание:2494602

№ на схеме:7

Наименование:Pinion gear

Каталожный номер:334040

Комплект:1

Примечание:2494603

№ на схеме:8

Наименование:Crown gear

Каталожный номер:837725

Комплект:1

Примечание:2494604

№ на схеме:9

Наименование:Sleeve

Каталожный номер:334044

Комплект:1

Примечание:2806194

№ на схеме:10

Наименование:Gear

Каталожный номер:833830

Комплект:1

Примечание:2806193

№ на схеме:11

Наименование:Planetary carrier assy

Каталожный номер:863160

Комплект:1

Примечание:2494617

№ на схеме:11.1

Наименование:Planetary carrier

Каталожный номер:838229

Комплект:1

Примечание:2814979

№ на схеме:11.2

Наименование:Spur gear

Каталожный номер:863142

Комплект:3

Примечание:2456318

№ на схеме:11.3

Наименование:Pin

Каталожный номер:833475

Комплект:3

Примечание:2494624

№ на схеме:11.4

Наименование:Axial washer

Каталожный номер:830868

Комплект:6

Примечание:2739581

№ на схеме:12

Наименование:Pressur plate

Каталожный номер:833832

Комплект:1

Примечание:2806196

№ на схеме:13

Наименование:Ring

Каталожный номер:833465

Комплект:1

Примечание:2494608

№ на схеме:14

Наименование:Control rod

Каталожный номер:833460

Комплект:1

Примечание:2494599

№ на схеме:15

Наименование:Pressur ring

Каталожный номер:833831

Комплект:1

Примечание:2806195

№ на схеме:16

Наименование:Washer

Каталожный номер:836149

Комплект:1

Примечание:1714443

№ на схеме:17

Наименование:Circlip

Каталожный номер:023154

Комплект:1

Примечание:2739313

№ на схеме:18

Наименование:Circlip

Каталожный номер:023142

Комплект:1

Примечание:2494436

№ на схеме:19

Наименование:Washer

Каталожный номер:833467

Комплект:1

Примечание:2494611

№ на схеме:20

Наименование:Screw

Каталожный номер:021188

Комплект:4

Примечание:0012969

№ на схеме:21

Наименование:Washer

Каталожный номер:835597

Комплект:4

Примечание:4174389

№ на схеме:22

Наименование:O-Ring

Каталожный номер:831455

Комплект:1

Примечание:2900483

№ на схеме:23

Наименование:Screw plug

Каталожный номер:831635

Комплект:2

Примечание:7396295

№ на схеме:24

Наименование:Roller bearing

Каталожный номер:027668

Комплект:1

Примечание:2900059

№ на схеме:25

Наименование:Snap ring

Каталожный номер:021842

Комплект:1

Примечание:2806199

№ на схеме:26

Наименование:Circlip

Каталожный номер:022229

Комплект:1

Примечание:7393915

№ на схеме:27

Наименование:Washer

Каталожный номер:833470

Комплект:1

Примечание:2494614

№ на схеме:28

Наименование:Shim Ring

Каталожный номер:867717

Комплект:-

Примечание:2806202

№ на схеме:29

Наименование:Shim Ring

Каталожный номер:833833

Комплект:-

Примечание:2806203

№ на схеме:30

Наименование:Shim Ring

Каталожный номер:833834

Комплект:-

Примечание:2806204

№ на схеме:31

Наименование:Washer

Каталожный номер:833835

Комплект:1

Примечание:2806205
