Набор конических зубчатых колес

← Шестерня коническая и дифференциал Цилиндр рулевого управления →

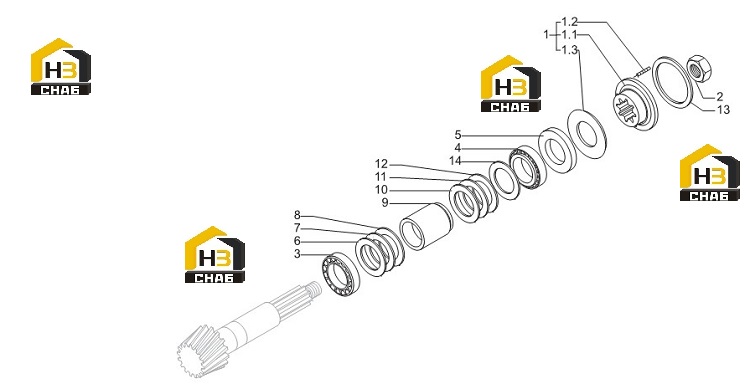

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flange assy

Каталожный номер:860256

Комплект:1

Примечание:(2814423)

№ на схеме:1.1

Наименование:Flange

Каталожный номер:334133

Комплект:1

Примечание:860256 (2814424)

№ на схеме:1.2

Наименование:Stud

Каталожный номер:020294

Комплект:8

Примечание:860256 (0062144)

№ на схеме:1.3

Наименование:Cap

Каталожный номер:831354

Комплект:1

Примечание:860256 (2815831)

№ на схеме:2

Наименование:Ring nut

Каталожный номер:836118

Комплект:1

Примечание:(1597982)

№ на схеме:3

Наименование:Roller bearing

Каталожный номер:145578

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rollenlager

Каталожный номер:137258

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seal

Каталожный номер:830518

Комплект:1

Примечание:(2168639)

№ на схеме:6

Наименование:Shim Ring

Каталожный номер:021925

Комплект:-

Примечание:(2929286)

№ на схеме:7

Наименование:Shim Ring

Каталожный номер:021067

Комплект:-

Примечание:(2213390)

№ на схеме:8

Наименование:Shim Ring

Каталожный номер:021072

Комплект:-

Примечание:(2213391)

№ на схеме:9

Наименование:Bushing

Каталожный номер:836239

Комплект:1

Примечание:(1753662)

№ на схеме:10

Наименование:Shim Ring

Каталожный номер:021924

Комплект:-

Примечание:(2929272)

№ на схеме:11

Наименование:Shim Ring

Каталожный номер:021075

Комплект:-

Примечание:(2213394)

№ на схеме:12

Наименование:Shim Ring

Каталожный номер:021077

Комплект:-

Примечание:(2213395)

№ на схеме:13

Наименование:Shim Ring

Каталожный номер:832582

Комплект:-

Примечание:(2135262)

№ на схеме:14

Наименование:Shim Ring

Каталожный номер:021082

Комплект:-

Примечание:(2213478)
