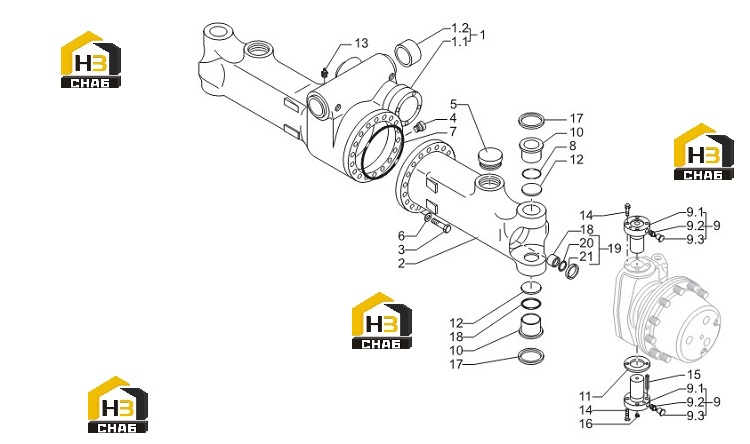

Корпус оси

← Ступица колеса в сборе Шестерня коническая и дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Long axle beam Assy

Каталожный номер:860255

Комплект:1

Примечание:(2814404)

№ на схеме:1.1

Наименование:Long axle beam

Каталожный номер:248142

Комплект:1

Примечание:860255 (2814405)

№ на схеме:1.2

Наименование:Bushing

Каталожный номер:836119

Комплект:2

Примечание:860225 (1599537)

№ на схеме:2

Наименование:Short axle beam

Каталожный номер:248143

Комплект:1

Примечание:(2814407)

№ на схеме:3

Наименование:Screw

Каталожный номер:020143

Комплект:19

Примечание:(0029343)

№ на схеме:4

Наименование:Screw plug

Каталожный номер:830809

Комплект:1

Примечание:(2479494)

№ на схеме:5

Наименование:Pressure plate

Каталожный номер:834730

Комплект:2

Примечание:(2814080)

№ на схеме:6

Наименование:Disk/Washer

Каталожный номер:834775

Комплект:19

Примечание:(2814425)

№ на схеме:7

Наименование:O-Ring

Каталожный номер:831465

Комплект:1

Примечание:(2900495)

№ на схеме:8

Наименование:O-Ring

Каталожный номер:830262

Комплект:4

Примечание:(0158085)

№ на схеме:9

Наименование:Pin Assy

Каталожный номер:860126

Комплект:4

Примечание:(2809836)

№ на схеме:9.1

Наименование:Pin

Каталожный номер:834514

Комплект:1

Примечание:860126 (2809837)

№ на схеме:9.2

Наименование:Nipple

Каталожный номер:829670

Комплект:1

Примечание:860126 (0010528)

№ на схеме:9.3

Наименование:Protection cap

Каталожный номер:830415

Комплект:1

Примечание:860126 (0760274)

№ на схеме:10

Наименование:Bushing

Каталожный номер:832672

Комплект:4

Примечание:(2177375)

№ на схеме:11

Наименование:Ring

Каталожный номер:836104

Комплект:2

Примечание:(1584192)

№ на схеме:12

Наименование:Washer

Каталожный номер:836123

Комплект:4

Примечание:(1599563)

№ на схеме:13

Наименование:Breather

Каталожный номер:831065

Комплект:1

Примечание:(2810610)

№ на схеме:14

Наименование:Screw

Каталожный номер:021255

Комплект:16

Примечание:(0028729)

№ на схеме:15

Наименование:Heavy spring dowel

Каталожный номер:022228

Комплект:4

Примечание:(4921216)

№ на схеме:16

Наименование:Security dowel

Каталожный номер:830202

Комплект:8

Примечание:(0058046)

№ на схеме:17

Наименование:V-Ring

Каталожный номер:830420

Комплект:4

Примечание:(0760987)

№ на схеме:18

Наименование:Bushing

Каталожный номер:836145

Комплект:2

Примечание:(1709862)

№ на схеме:19

Наименование:Seal kit

Каталожный номер:831087

Комплект:2

Примечание:(2810827)

№ на схеме:20

Наименование:Ring

Каталожный номер:831085

Комплект:1

Примечание:831087 (2810806)

№ на схеме:21

Наименование:Seal

Каталожный номер:831086

Комплект:1

Примечание:831087 (2810807)
