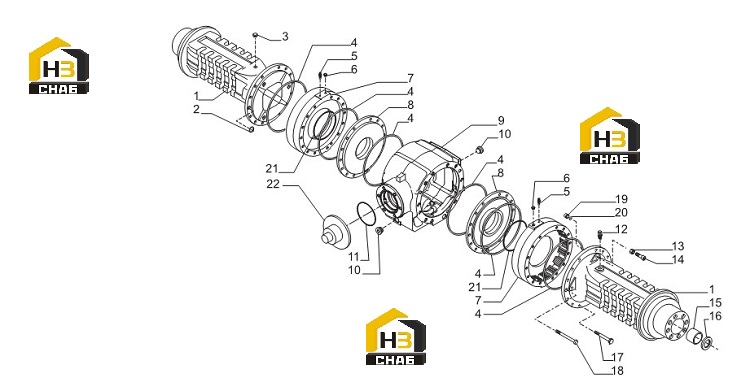

Корпус оси

← Держатель планетарный Набор конических зубчатых колес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Beam trumpet

Каталожный номер:147020

Комплект:2

Примечание:

№ на схеме:2

Наименование:O.ring

Каталожный номер:028128

Комплект:4

Примечание:

№ на схеме:3

Наименование:Plug M10x1

Каталожный номер:021558

Комплект:1

Примечание:

№ на схеме:4

Наименование:O.ring

Каталожный номер:028632

Комплект:6

Примечание:

№ на схеме:5

Наименование:Breather M10x1

Каталожный номер:116792

Комплект:2

Примечание:

№ на схеме:6

Наименование:Plug

Каталожный номер:021570

Комплект:2

Примечание:

№ на схеме:7

Наименование:Brake cylinder

Каталожный номер:407988

Комплект:2

Примечание:from s/n 4910 - was 147016

№ на схеме:8

Наименование:Bearing support

Каталожный номер:147017

Комплект:2

Примечание:

№ на схеме:9

Наименование:Central body

Каталожный номер:146696

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:2

Примечание:

№ на схеме:11

Наименование:O.ring

Каталожный номер:028516

Комплект:1

Примечание:

№ на схеме:12

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut M16x1.5

Каталожный номер:022178

Комплект:6

Примечание:

№ на схеме:14

Наименование:Bolt M16x55

Каталожный номер:148416

Комплект:6

Примечание:

№ на схеме:15

Наименование:Bush

Каталожный номер:125161

Комплект:2

Примечание:

№ на схеме:16

Наименование:Seal ring

Каталожный номер:025216

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M14x140

Каталожный номер:021166

Комплект:24

Примечание:

№ на схеме:18

Наименование:Bolt M12x120

Каталожный номер:021301

Комплект:4

Примечание:

№ на схеме:19

Наименование:Pin

Каталожный номер:138436

Комплект:6

Примечание:

№ на схеме:20

Наименование:O.ring

Каталожный номер:028111

Комплект:6

Примечание:

№ на схеме:21

Наименование:O.ring

Каталожный номер:139231

Комплект:2

Примечание:

№ на схеме:22

Наименование:Protecting cover

Каталожный номер:147856

Комплект:1

Примечание:
