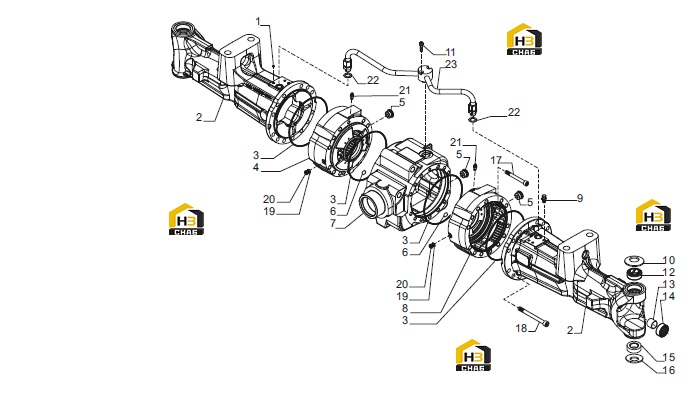

Корпус оси

← Комплектующие редуктора Корпуса поворотные и цилиндр рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug M10x1

Каталожный номер:21558

Комплект:1

Примечание:

№ на схеме:2

Наименование:Beam trumpet

Каталожный номер:410591

Комплект:2

Примечание:was 149225

№ на схеме:3

Наименование:O.ring

Каталожный номер:28562

Комплект:4

Примечание:

№ на схеме:4

Наименование:LH Brake cylinder

Каталожный номер:149234

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:3

Примечание:

№ на схеме:6

Наименование:O.ring

Каталожный номер:28111

Комплект:2

Примечание:

№ на схеме:7

Наименование:Central body

Каталожный номер:143287

Комплект:1

Примечание:

№ на схеме:8

Наименование:RH Brake cylinder

Каталожный номер:149233

Комплект:1

Примечание:

№ на схеме:9

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:10

Наименование:Belleville washer

Каталожный номер:128632

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M8x45

Каталожный номер:21397

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bush

Каталожный номер:45166

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bush

Каталожный номер:116962

Комплект:2

Примечание:

№ на схеме:14

Наименование:Seal ring

Каталожный номер:381523

Комплект:2

Примечание:

№ на схеме:15

Наименование:Spherical bearing

Каталожный номер:27693

Комплект:2

Примечание:

№ на схеме:16

Наименование:Belleville washer

Каталожный номер:128631

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M12x110

Каталожный номер:21334

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M16x150

Каталожный номер:21364

Комплект:26

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:23260

Комплект:2

Примечание:

№ на схеме:20

Наименование:Plug M10x1

Каталожный номер:21591

Комплект:2

Примечание:

№ на схеме:21

Наименование:Breather M10x1

Каталожный номер:116792

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:23273

Комплект:2

Примечание:

№ на схеме:23

Наименование:Oil pipe

Каталожный номер:372479

Комплект:1

Примечание:
