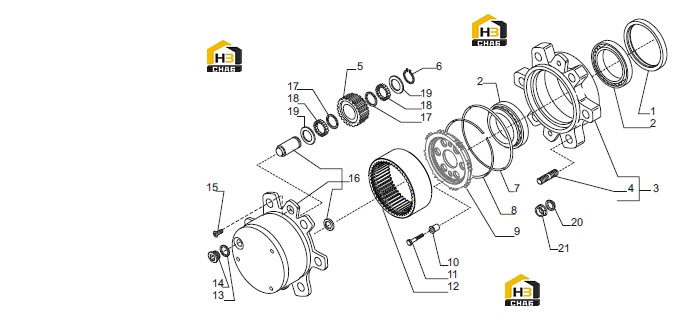

Комплектующие редуктора

← Соединение двойное u-образное Корпус оси →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seal ring

Каталожный номер:047702

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bearing

Каталожный номер:45181

Комплект:4

Примечание:

№ на схеме:3

Наименование:Wheel hub kit

Каталожный номер:065957

Комплект:2

Примечание:

№ на схеме:4

Наименование:Stud

Каталожный номер:123563

Комплект:12

Примечание:065957

№ на схеме:5

Наименование:Gear Z17

Каталожный номер:130195

Комплект:6

Примечание:

№ на схеме:6

Наименование:Snap ring D22

Каталожный номер:024864

Комплект:6

Примечание:

№ на схеме:7

Наименование:O.ring

Каталожный номер:028508

Комплект:2

Примечание:

№ на схеме:8

Наименование:Ring

Каталожный номер:126912

Комплект:2

Примечание:

№ на схеме:9

Наименование:Wheel carrier

Каталожный номер:148337

Комплект:2

Примечание:

№ на схеме:10

Наименование:Centering bush

Каталожный номер:127994

Комплект:8

Примечание:

№ на схеме:11

Наименование:Bolt M10x45

Каталожный номер:128658

Комплект:8

Примечание:

№ на схеме:12

Наименование:Crown gear Z48

Каталожный номер:126891

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:023271

Комплект:2

Примечание:

№ на схеме:14

Наименование:Plug M24x1.5

Каталожный номер:021555

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt M8x20

Каталожный номер:020490

Комплект:4

Примечание:

№ на схеме:16

Наименование:Planetary carrier assy

Каталожный номер:066757

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:130194

Комплект:12

Примечание:

№ на схеме:18

Наименование:Needles bearing (by tens)

Каталожный номер:028306

Комплект:31.2

Примечание:

№ на схеме:19

Наименование:Thrust washer

Каталожный номер:128452

Комплект:12

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:119505

Комплект:12

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:115812

Комплект:12

Примечание:
