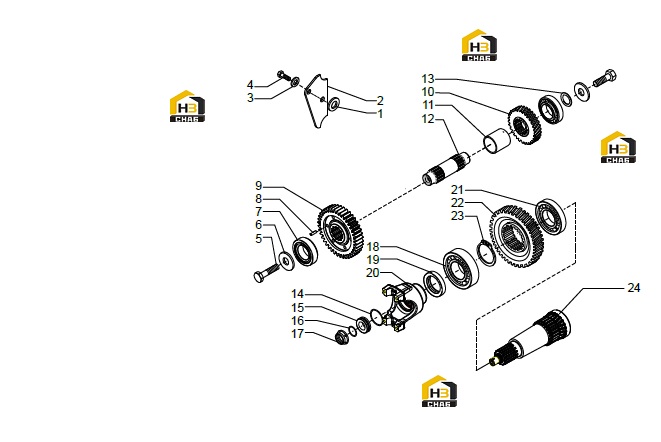

Вал наружный

← Вал внутренний (часть 2) Комплект →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer D8x30

Каталожный номер:118225

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plate

Каталожный номер:127977

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer D.8

Каталожный номер:022856

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M8x20

Каталожный номер:020778

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M12x25 (Self lock.)

Каталожный номер:123918

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:123921

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:027336

Комплект:2

Примечание:

№ на схеме:8

Наименование:Pin

Каталожный номер:024423

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gear Z=40

Каталожный номер:643332

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gear Z=24

Каталожный номер:125748

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spacer

Каталожный номер:135222

Комплект:1

Примечание:

№ на схеме:12

Наименование:Middle shaft

Каталожный номер:125652

Комплект:1

Примечание:

№ на схеме:13

Наименование:Shim 0.05mm

Каталожный номер:123915

Комплект:-

Примечание:

№ на схеме:13

Наименование:Shim 0.1mm

Каталожный номер:123916

Комплект:-

Примечание:

№ на схеме:13

Наименование:Shim 0.2mm

Каталожный номер:123917

Комплект:-

Примечание:

№ на схеме:14

Наименование:O.ring

Каталожный номер:028543

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring

Каталожный номер:118892

Комплект:1

Примечание:

№ на схеме:16

Наименование:O.ring

Каталожный номер:028129

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring nut M20x1.5

Каталожный номер:132190

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bearing

Каталожный номер:025860

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring 82x58x15

Каталожный номер:118899

Комплект:1

Примечание:

№ на схеме:20

Наименование:Flange

Каталожный номер:643382

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bearing

Каталожный номер:025744

Комплект:1

Примечание:

№ на схеме:22

Наименование:Gear Z=43

Каталожный номер:125749

Комплект:1

Примечание:

№ на схеме:23

Наименование:Snap ring D.72

Каталожный номер:024818

Комплект:1

Примечание:

№ на схеме:24

Наименование:Outer shaft

Каталожный номер:643604

Комплект:1

Примечание:
