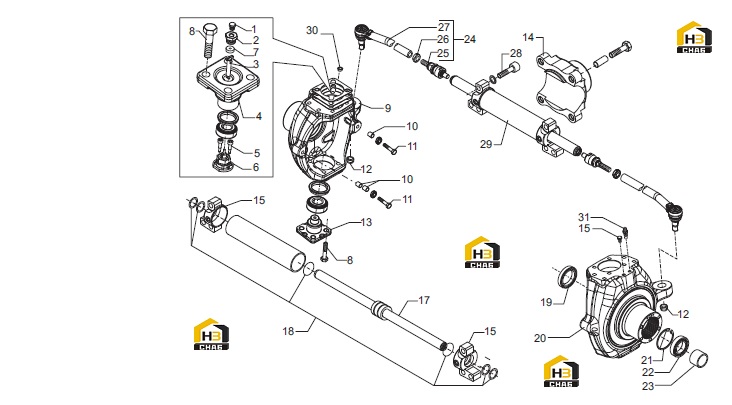

Корпуса поворотные и цилиндр рулевого управления (часть 1)

← Корпус оси Корпуса поворотные и цилиндр рулевого управления (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:.16

Наименование:Cylinder head

Каталожный номер:048828

Комплект:2

Примечание:644254

№ на схеме:1

Наименование:Plug

Каталожный номер:021558

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt M20x1.5

Каталожный номер:641345

Комплект:2

Примечание:

№ на схеме:3

Наименование:Sensor shaft

Каталожный номер:643829

Комплект:1

Примечание:

№ на схеме:4

Наименование:King pin

Каталожный номер:643447

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sensor screw M4

Каталожный номер:021355

Комплект:2

Примечание:

№ на схеме:6

Наименование:See pos.18 tab.1

Каталожный номер:-

Комплект:-

Примечание:

№ на схеме:7

Наименование:Sensor washer

Каталожный номер:372481

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M6x8

Каталожный номер:126923

Комплект:16

Примечание:

№ на схеме:9

Наименование:LH Swivel housing

Каталожный номер:419934

Комплект:1

Примечание:From s/n 4436-was 643220

№ на схеме:10

Наименование:Bushing

Каталожный номер:128278

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:138855

Комплект:2

Примечание:

№ на схеме:12

Наименование:Nut M20x1

Каталожный номер:022446

Комплект:2

Примечание:

№ на схеме:13

Наименование:King pin

Каталожный номер:143239

Комплект:3

Примечание:

№ на схеме:14

Наименование:Earlier support

Каталожный номер:644255

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plug 10x1

Каталожный номер:030669

Комплект:2

Примечание:

№ на схеме:17

Наименование:Rod

Каталожный номер:048829

Комплект:1

Примечание:644254

№ на схеме:18

Наименование:Oil seal kit

Каталожный номер:048827

Комплект:1

Примечание:644254

№ на схеме:19

Наименование:Seal ring

Каталожный номер:145050

Комплект:2

Примечание:

№ на схеме:20

Наименование:RH Swivel housing

Каталожный номер:419936

Комплект:1

Примечание:from s/n 4436-was 643224

№ на схеме:21

Наименование:Snap ring

Каталожный номер:024935

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bearing

Каталожный номер:025740

Комплект:2

Примечание:

№ на схеме:23

Наименование:Spacer

Каталожный номер:339140

Комплект:2

Примечание:

№ на схеме:24

Наименование:LH Steering arm assy

Каталожный номер:339642

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ball joint

Каталожный номер:351504

Комплект:2

Примечание:339642/3

№ на схеме:26

Наименование:Nut

Каталожный номер:070787

Комплект:2

Примечание:339642/3

№ на схеме:27

Наименование:Tie rod

Каталожный номер:357087

Комплект:1

Примечание:339642

№ на схеме:28

Наименование:Bolt M20x80

Каталожный номер:021810

Комплект:6

Примечание:

№ на схеме:29

Наименование:Steering cylinder

Каталожный номер:644254

Комплект:1

Примечание:

№ на схеме:30

Наименование:Plug

Каталожный номер:030755

Комплект:8

Примечание:

№ на схеме:31

Наименование:Oil breather M10x1

Каталожный номер:116792

Комплект:2

Примечание:
