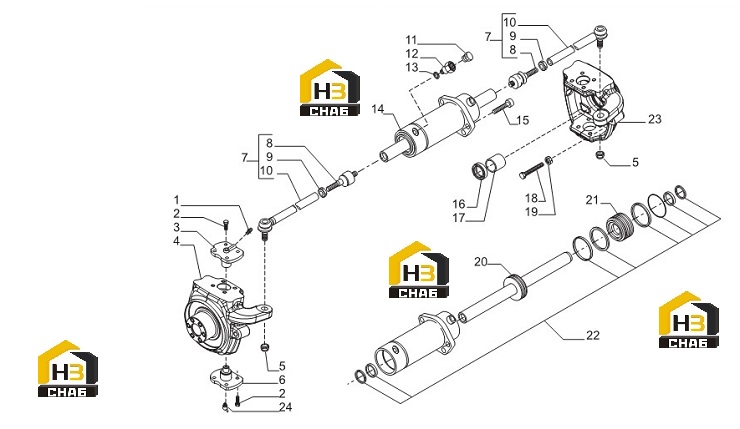

Корпуса поворотные и цилиндр рулевого управления

← Корпус оси Набор конических зубчатых колес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Greaser nipple M6x1

Каталожный номер:024210

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt M12x30

Каталожный номер:126921

Комплект:16

Примечание:

№ на схеме:3

Наименование:King pin

Каталожный номер:128904

Комплект:2

Примечание:

№ на схеме:4

Наименование:Swivel housing LH

Каталожный номер:147177

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut M18x1.5

Каталожный номер:022437

Комплект:2

Примечание:

№ на схеме:6

Наименование:King pin

Каталожный номер:128903

Комплект:2

Примечание:

№ на схеме:7

Наименование:Steering arm assy

Каталожный номер:138059

Комплект:2

Примечание:

№ на схеме:8

Наименование:Ball joint

Каталожный номер:350440

Комплект:2

Примечание:138059

№ на схеме:9

Наименование:Nut M18x1.5

Каталожный номер:022183

Комплект:2

Примечание:138059

№ на схеме:10

Наименование:Tie rod

Каталожный номер:340047

Комплект:2

Примечание:138059

№ на схеме:11

Наименование:Plug

Каталожный номер:030741

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connection M14x1.5

Каталожный номер:147144

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:023260

Комплект:1

Примечание:

№ на схеме:14

Наименование:Steering cylinder

Каталожный номер:147178

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M12x45

Каталожный номер:021368

Комплект:3

Примечание:

№ на схеме:16

Наименование:Seal ring

Каталожный номер:116723

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bush

Каталожный номер:118547

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M16x60

Каталожный номер:146905

Комплект:2

Примечание:

№ на схеме:19

Наименование:Nut M16

Каталожный номер:022129

Комплект:2

Примечание:

№ на схеме:20

Наименование:Cylinder rod

Каталожный номер:048952

Комплект:1

Примечание:147178

№ на схеме:21

Наименование:Cylinder head

Каталожный номер:049965

Комплект:1

Примечание:147178

№ на схеме:22

Наименование:Seal kit

Каталожный номер:049964

Комплект:1

Примечание:147178

№ на схеме:23

Наименование:Swivel housing RH

Каталожный номер:147176

Комплект:1

Примечание:

№ на схеме:24

Наименование:Greaser nipple M6x1 45°

Каталожный номер:024211

Комплект:2

Примечание:
