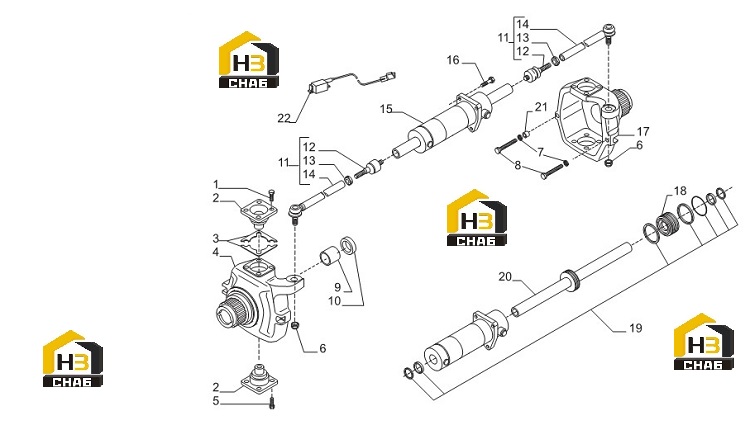

Корпуса поворотные и цилиндр рулевого управления

← Корпус оси Набор конических зубчатых колес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Special bolt M16x38

Каталожный номер:141894

Комплект:8

Примечание:

№ на схеме:2

Наименование:King pin

Каталожный номер:143239

Комплект:4

Примечание:

№ на схеме:3

Наименование:Shim 0.50mm

Каталожный номер:143525

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.20mm

Каталожный номер:143524

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.15mm

Каталожный номер:143523

Комплект:-

Примечание:

№ на схеме:4

Наименование:LH swivel housing

Каталожный номер:142979

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M16x38

Каталожный номер:126923

Комплект:8

Примечание:

№ на схеме:6

Наименование:Nut M24x1.5

Каталожный номер:022446

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nut M16

Каталожный номер:022129

Комплект:4

Примечание:

№ на схеме:8

Наименование:Bolt M16x100

Каталожный номер:124748

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bush

Каталожный номер:125390

Комплект:2

Примечание:

№ на схеме:10

Наименование:Seal ring

Каталожный номер:127684

Комплект:2

Примечание:

№ на схеме:11

Наименование:Steering arm assy

Каталожный номер:143007

Комплект:2

Примечание:

№ на схеме:12

Наименование:Ball joint

Каталожный номер:351504

Комплект:2

Примечание:143007

№ на схеме:13

Наименование:Nut

Каталожный номер:070787

Комплект:2

Примечание:143007

№ на схеме:14

Наименование:Tie rod

Каталожный номер:352177

Комплект:2

Примечание:143007

№ на схеме:15

Наименование:Steering cylinder

Каталожный номер:143002

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M14x40

Каталожный номер:021760

Комплект:3

Примечание:

№ на схеме:17

Наименование:RH swivel housing

Каталожный номер:142978

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cylinder head

Каталожный номер:049316

Комплект:1

Примечание:143001

№ на схеме:19

Наименование:Seal kit

Каталожный номер:049315

Комплект:1

Примечание:143001

№ на схеме:20

Наименование:Rod

Каталожный номер:049317

Комплект:1

Примечание:143001

№ на схеме:21

Наименование:Bushing

Каталожный номер:148294

Комплект:4

Примечание:

№ на схеме:22

Наименование:Sensor

Каталожный номер:147929

Комплект:1

Примечание:
