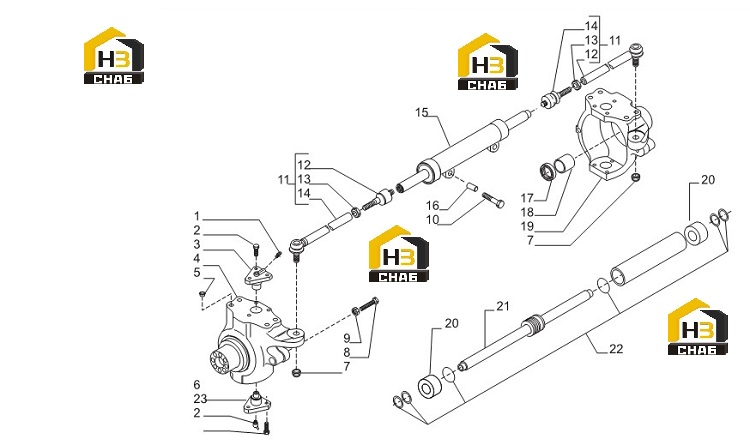

Корпуса поворотные и цилиндр рулевого управления

← Корпус оси Набор конических зубчатых колес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Greaser

Каталожный номер:024210

Комплект:2

Примечание:M6x1

№ на схеме:2

Наименование:Vite M14x35

Каталожный номер:126922

Комплект:12

Примечание:

№ на схеме:3

Наименование:King pin

Каталожный номер:128880

Комплект:2

Примечание:

№ на схеме:4

Наименование:LH swivel housing

Каталожный номер:145265

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug D14.5

Каталожный номер:030755

Комплект:8

Примечание:

№ на схеме:6

Наименование:King pin

Каталожный номер:128881

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nut M20x1.5

Каталожный номер:022431

Комплект:2

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:127223

Комплект:2

Примечание:M16x75

№ на схеме:9

Наименование:Nut M16

Каталожный номер:022129

Комплект:2

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:145073

Комплект:2

Примечание:M18x95

№ на схеме:11

Наименование:Steering arm

Каталожный номер:145481

Комплект:2

Примечание:

№ на схеме:12

Наименование:Tie rod

Каталожный номер:351144

Комплект:2

Примечание:145481

№ на схеме:13

Наименование:Nut

Каталожный номер:070787

Комплект:2

Примечание:145481

№ на схеме:14

Наименование:Ball joint

Каталожный номер:350878

Комплект:2

Примечание:145481

№ на схеме:15

Наименование:Steering cylinder

Каталожный номер:147241

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bushing

Каталожный номер:141082

Комплект:1

Примечание:

№ на схеме:17

Наименование:Seal ring

Каталожный номер:144485

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bushing

Каталожный номер:125390

Комплект:2

Примечание:

№ на схеме:19

Наименование:RH swivel housing

Каталожный номер:145264

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cylinder head

Каталожный номер:049943

Комплект:2

Примечание:147241

№ на схеме:21

Наименование:Rod

Каталожный номер:049963

Комплект:1

Примечание:147241

№ на схеме:22

Наименование:Seal kit

Каталожный номер:049944

Комплект:1

Примечание:147241

№ на схеме:23

Наименование:Greaser M6x1 45°

Каталожный номер:024211

Комплект:2

Примечание:
