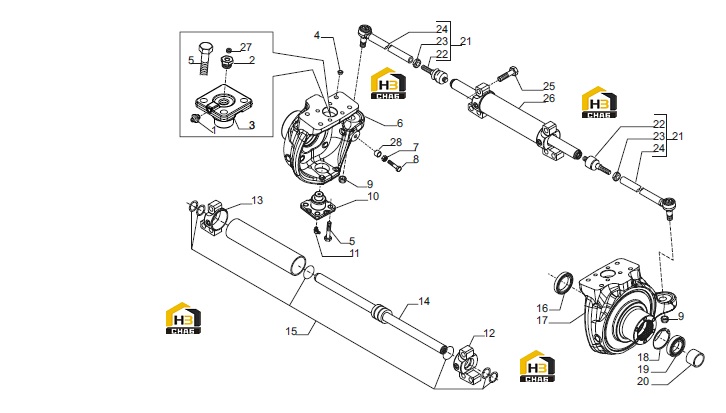

Корпуса поворотные и цилиндр рулевого управления

← Корпус оси Набор конических зубчатых колес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Greaser nipple M6x1

Каталожный номер:24260

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt M20x1.5

Каталожный номер:641345

Комплект:2

Примечание:

№ на схеме:3

Наименование:King pin

Каталожный номер:644347

Комплект:2

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:30755

Комплект:8

Примечание:

№ на схеме:5

Наименование:Bolt M14x35

Каталожный номер:126922

Комплект:16

Примечание:

№ на схеме:6

Наименование:Swivel housing LH

Каталожный номер:145835

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut M14

Каталожный номер:22125

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M14x75

Каталожный номер:122576

Комплект:2

Примечание:

№ на схеме:9

Наименование:Nut M20x1

Каталожный номер:22431

Комплект:2

Примечание:

№ на схеме:10

Наименование:King pin

Каталожный номер:149508

Комплект:2

Примечание:

№ на схеме:11

Наименование:Greaser nipple M6x1 45°

Каталожный номер:24211

Комплект:2

Примечание:

№ на схеме:12

Наименование:Cylinder head RH

Каталожный номер:45042

Комплект:1

Примечание:148976

№ на схеме:13

Наименование:Cylinder head LH

Каталожный номер:45043

Комплект:1

Примечание:148976

№ на схеме:14

Наименование:Rod

Каталожный номер:45041

Комплект:1

Примечание:148976

№ на схеме:15

Наименование:Oil seal kit

Каталожный номер:45040

Комплект:1

Примечание:148976

№ на схеме:16

Наименование:Seal ring

Каталожный номер:146668

Комплект:2

Примечание:

№ на схеме:17

Наименование:Swivel housing RH

Каталожный номер:145834

Комплект:1

Примечание:

№ на схеме:18

Наименование:Snap ring

Каталожный номер:24921

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bearing

Каталожный номер:25782

Комплект:2

Примечание:

№ на схеме:20

Наименование:Spacer

Каталожный номер:641749

Комплект:2

Примечание:

№ на схеме:21

Наименование:Steering arm assy

Каталожный номер:149507

Комплект:2

Примечание:

№ на схеме:22

Наименование:Ball joint

Каталожный номер:351504

Комплект:2

Примечание:149507

№ на схеме:23

Наименование:Nut M24x10

Каталожный номер:70787

Комплект:2

Примечание:149507

№ на схеме:24

Наименование:Tie rod

Каталожный номер:352569

Комплект:2

Примечание:149507

№ на схеме:25

Наименование:Bolt M20x80

Каталожный номер:21231

Комплект:6

Примечание:

№ на схеме:26

Наименование:Steering cylinder

Каталожный номер:148976

Комплект:1

Примечание:

№ на схеме:27

Наименование:Plug M10x1

Каталожный номер:21558

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bushing

Каталожный номер:120387

Комплект:2

Примечание:
