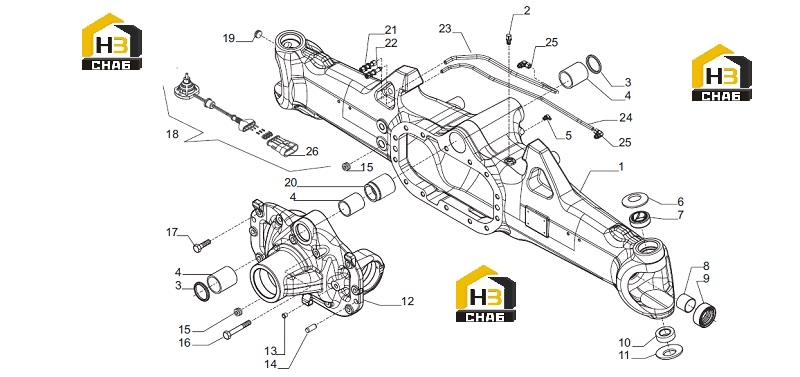

Корпус оси

← Комплектующие редуктора Корпуса поворотные и цилиндр рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Axle housing

Каталожный номер:370634

Комплект:1

Примечание:

№ на схеме:2

Наименование:Breather M10x1

Каталожный номер:642014

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal ring

Каталожный номер:146167

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bush

Каталожный номер:642073

Комплект:3

Примечание:

№ на схеме:5

Наименование:Greaser nipple M8x1

Каталожный номер:024259

Комплект:1

Примечание:

№ на схеме:6

Наименование:Belleville washer

Каталожный номер:143936

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bush

Каталожный номер:641457

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bush

Каталожный номер:116962

Комплект:2

Примечание:

№ на схеме:9

Наименование:Seal ring

Каталожный номер:644813

Комплект:2

Примечание:from s/n 1511 - was 142652

№ на схеме:10

Наименование:Spherical bearing

Каталожный номер:123726

Комплект:2

Примечание:

№ на схеме:11

Наименование:Belleville washer

Каталожный номер:128630

Комплект:2

Примечание:

№ на схеме:12

Наименование:Differential support

Каталожный номер:644774

Комплект:1

Примечание:from s/n 1229 - was 642495

№ на схеме:13

Наименование:Plug D1

Каталожный номер:030753

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pin D15x45

Каталожный номер:121129

Комплект:2

Примечание:

№ на схеме:15

Наименование:Plug M24x1.5

Каталожный номер:128050

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M14x75

Каталожный номер:126022

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M14x40

Каталожный номер:125828

Комплект:12

Примечание:

№ на схеме:18

Наименование:Sensor wiring kit

Каталожный номер:643668

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plug M26x1.5

Каталожный номер:021602

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bushing

Каталожный номер:642074

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pipe fitting

Каталожный номер:642532

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pipe fitting

Каталожный номер:642457

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pipe

Каталожный номер:642459

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pipe

Каталожный номер:642458

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pipe fitting

Каталожный номер:642351

Комплект:2

Примечание:

№ на схеме:26

Наименование:Connector

Каталожный номер:642348

Комплект:1

Примечание:
