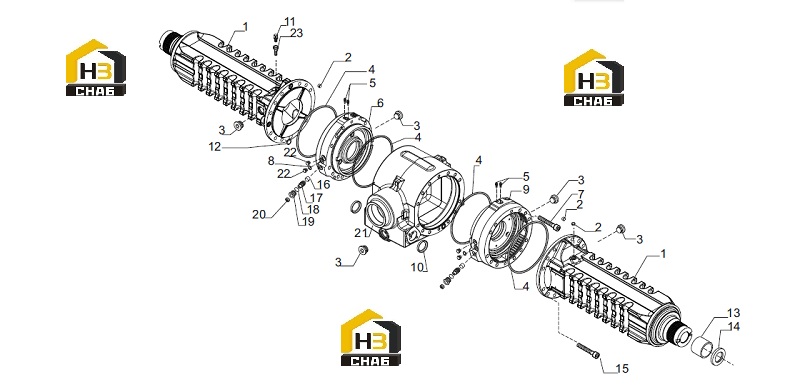

Корпус оси

← Комплектующие редуктора Набор конических зубчатых колес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Beam trumpet

Каталожный номер:384656

Комплект:2

Примечание:

№ на схеме:2

Наименование:Plug M10x1

Каталожный номер:021558

Комплект:3

Примечание:

№ на схеме:3

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:5

Примечание:

№ на схеме:4

Наименование:O.ring

Каталожный номер:028562

Комплект:4

Примечание:

№ на схеме:5

Наименование:Breather M10x1

Каталожный номер:116792

Комплект:4

Примечание:

№ на схеме:6

Наименование:Brake cylinder LH

Каталожный номер:140144

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M12x130

Каталожный номер:021314

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:023260

Комплект:2

Примечание:

№ на схеме:9

Наименование:Brake cylinder RH

Каталожный номер:140145

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:130667

Комплект:2

Примечание:

№ на схеме:11

Наименование:Breather

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:12

Наименование:O.ring

Каталожный номер:028500

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bush

Каталожный номер:131954

Комплект:2

Примечание:

№ на схеме:14

Наименование:Seal ring

Каталожный номер:025311

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt M14x140

Каталожный номер:020993

Комплект:22

Примечание:

№ на схеме:16

Наименование:Pin

Каталожный номер:139955

Комплект:6

Примечание:

№ на схеме:17

Наименование:Bolt M16x1.5

Каталожный номер:136152

Комплект:6

Примечание:

№ на схеме:18

Наименование:O.ring

Каталожный номер:028534

Комплект:6

Примечание:

№ на схеме:19

Наименование:Special screw M22x1.5

Каталожный номер:139922

Комплект:6

Примечание:

№ на схеме:20

Наименование:Plug M16x1.5

Каталожный номер:021567

Комплект:6

Примечание:

№ на схеме:21

Наименование:Central body

Каталожный номер:140295

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plug

Каталожный номер:021591

Комплект:4

Примечание:

№ на схеме:23

Наименование:Breather pipe

Каталожный номер:121618

Комплект:1

Примечание:
