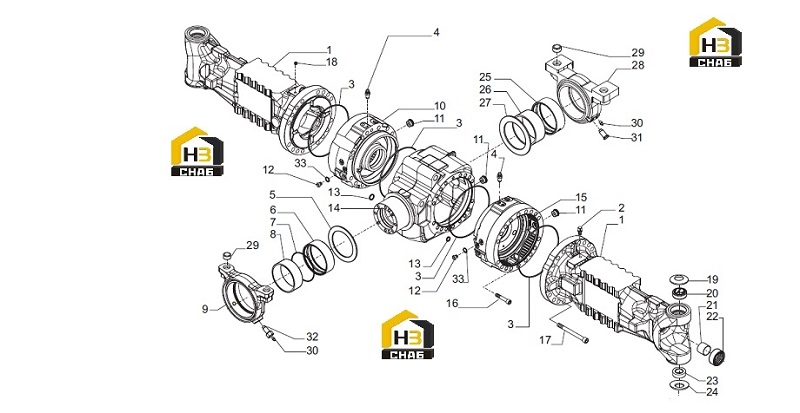

Корпус оси

← Суппорт тормозной Корпуса поворотные и цилиндр рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Leg housing

Каталожный номер:338904

Комплект:2

Примечание:

№ на схеме:2

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:3

Наименование:O.ring

Каталожный номер:028562

Комплект:4

Примечание:

№ на схеме:4

Наименование:Breather M10x1

Каталожный номер:116792

Комплект:2

Примечание:

№ на схеме:5

Наименование:Thrust washer

Каталожный номер:141883

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bush

Каталожный номер:141885

Комплект:1

Примечание:

№ на схеме:7

Наименование:O.ring

Каталожный номер:028529

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bush

Каталожный номер:141884

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rear support

Каталожный номер:338877

Комплект:1

Примечание:

№ на схеме:10

Наименование:LH brake cylinder

Каталожный номер:642159

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug M10x1

Каталожный номер:021591

Комплект:2

Примечание:

№ на схеме:13

Наименование:O.ring

Каталожный номер:028111

Комплект:2

Примечание:

№ на схеме:14

Наименование:Central body

Каталожный номер:338934

Комплект:1

Примечание:

№ на схеме:15

Наименование:RH brake cylinder

Каталожный номер:642160

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M12x110

Каталожный номер:021334

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M16x160

Каталожный номер:021716

Комплект:34

Примечание:

№ на схеме:18

Наименование:Plug M10x1

Каталожный номер:021558

Комплект:1

Примечание:

№ на схеме:19

Наименование:Belleville washer

Каталожный номер:128632

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bush

Каталожный номер:144558

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bush

Каталожный номер:116962

Комплект:2

Примечание:

№ на схеме:22

Наименование:Seal ring

Каталожный номер:126403

Комплект:2

Примечание:

№ на схеме:23

Наименование:Spherical bearing

Каталожный номер:027693

Комплект:2

Примечание:

№ на схеме:24

Наименование:Belleville washer

Каталожный номер:128631

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bush

Каталожный номер:132512

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bush

Каталожный номер:131762

Комплект:1

Примечание:

№ на схеме:27

Наименование:Thrust washer

Каталожный номер:150031

Комплект:1

Примечание:

№ на схеме:28

Наименование:Front support

Каталожный номер:136102

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bush

Каталожный номер:116529

Комплект:4

Примечание:

№ на схеме:30

Наименование:Greaser nipple M8x1

Каталожный номер:024258

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bolt M16

Каталожный номер:141446

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:116530

Комплект:1

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:023260

Комплект:2

Примечание:
