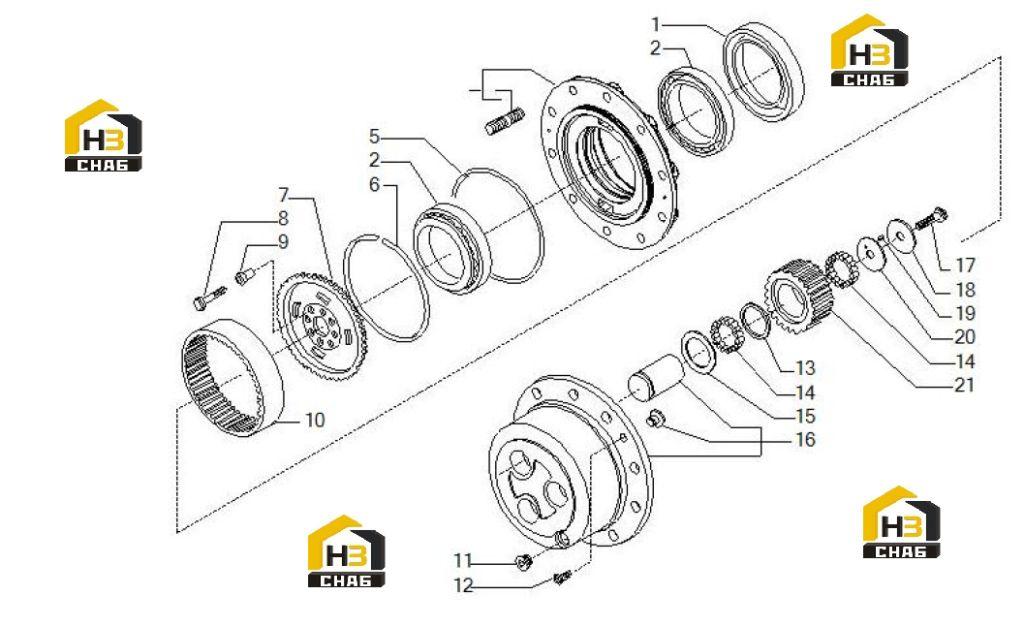

Комплектующие редуктора

← Вал шарнирный Корпус оси →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SEAL RING 165X195X16.5

Каталожный номер:140368

Комплект:2

Примечание:

№ на схеме:2

Наименование:TAPE ROLLER THRUST BEARING 045180

Каталожный номер:045182

Комплект:4

Примечание:

№ на схеме:3

Наименование:Wheel hub kit

Каталожный номер:068276

Комплект:2

Примечание:

№ на схеме:4

Наименование:STUD R22x2.5 - D22x1.5 - L80 - 10.9

Каталожный номер:116957

Комплект:40

Примечание:068276

№ на схеме:5

Наименование:O.ring

Каталожный номер:028579

Комплект:2

Примечание:

№ на схеме:6

Наименование:CIRCLIP

Каталожный номер:125233

Комплект:2

Примечание:238.9X16X3.5

№ на схеме:7

Наименование:EPIC. WHEEL CARRIER HUB (13245)

Каталожный номер:140376

Комплект:2

Примечание:

№ на схеме:8

Наименование:SELF-LOCKING SCREW M14X1.5X65 10.9

Каталожный номер:119906

Комплект:16

Примечание:

№ на схеме:9

Наименование:CENTERING BUSH

Каталожный номер:125190

Комплект:16

Примечание:

№ на схеме:10

Наименование:EPICYCLOIDAL RING GEAR Z77 (16768)

Каталожный номер:125186

Комплект:2

Примечание:

№ на схеме:11

Наименование:MAGNETIC PLUG M30X2

Каталожный номер:125280

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:020490

Комплект:4

Примечание:

№ на схеме:13

Наименование:FIFTH WHEEL 52X45.2X2

Каталожный номер:138778

Комплект:6

Примечание:

№ на схеме:14

Наименование:Needle bearings (by tens)

Каталожный номер:028301

Комплект:37.20

Примечание:

№ на схеме:15

Наименование:FIFTH WHEEL 44.7X65X1.5

Каталожный номер:138689

Комплект:6

Примечание:

№ на схеме:16

Наименование:Planetary carrier kit

Каталожный номер:066570

Комплект:2

Примечание:

№ на схеме:17

Наименование:SELF-LOCKING SCREW M10X1.25X50 10.9

Каталожный номер:125229

Комплект:6

Примечание:

№ на схеме:18

Наименование:WASHER 11X65X3

Каталожный номер:138691

Комплект:6

Примечание:

№ на схеме:19

Наименование:Bearing needles (by tens)

Каталожный номер:028370

Комплект:0.60

Примечание:

№ на схеме:20

Наименование:WASHER 11X65X3

Каталожный номер:138690

Комплект:6

Примечание:

№ на схеме:21

Наименование:EPIC.PLANETARY GEAR Z31 M3 L53

Каталожный номер:138736

Комплект:6

Примечание:
