Комплектующие редуктора

← Ступица колеса Картер →

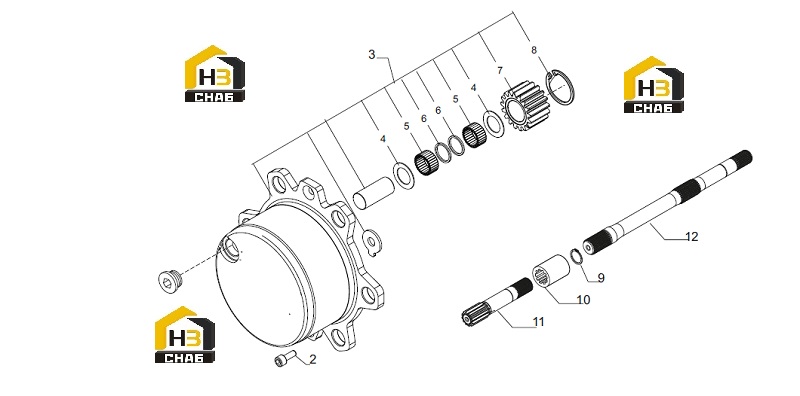

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug M24

Каталожный номер:143620

Комплект:2

Примечание:

№ на схеме:2

Наименование:Screw M8x20

Каталожный номер:20490

Комплект:4

Примечание:

№ на схеме:3

Наименование:Planetary carrier assy

Каталожный номер:452093

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 22.3x35x1

Каталожный номер:128452

Комплект:6

Примечание:452093

№ на схеме:5

Наименование:Needle bearing (by tens)

Каталожный номер:28306

Комплект:31,2

Примечание:452093

№ на схеме:6

Наименование:Washer

Каталожный номер:130194

Комплект:6

Примечание:452093

№ на схеме:7

Наименование:Gear Z=17

Каталожный номер:130195

Комплект:6

Примечание:452093

№ на схеме:8

Наименование:Snap ring D.22

Каталожный номер:24864

Комплект:6

Примечание:452093

№ на схеме:9

Наименование:Snap ring

Каталожный номер:24874

Комплект:2

Примечание:

№ на схеме:10

Наименование:Splined hub

Каталожный номер:137131

Комплект:2

Примечание:

№ на схеме:11

Наименование:Gear wheel

Каталожный номер:411683

Комплект:1

Примечание:

№ на схеме:12

Наименование:Half-shaft L=482

Каталожный номер:411682

Комплект:1

Примечание:
