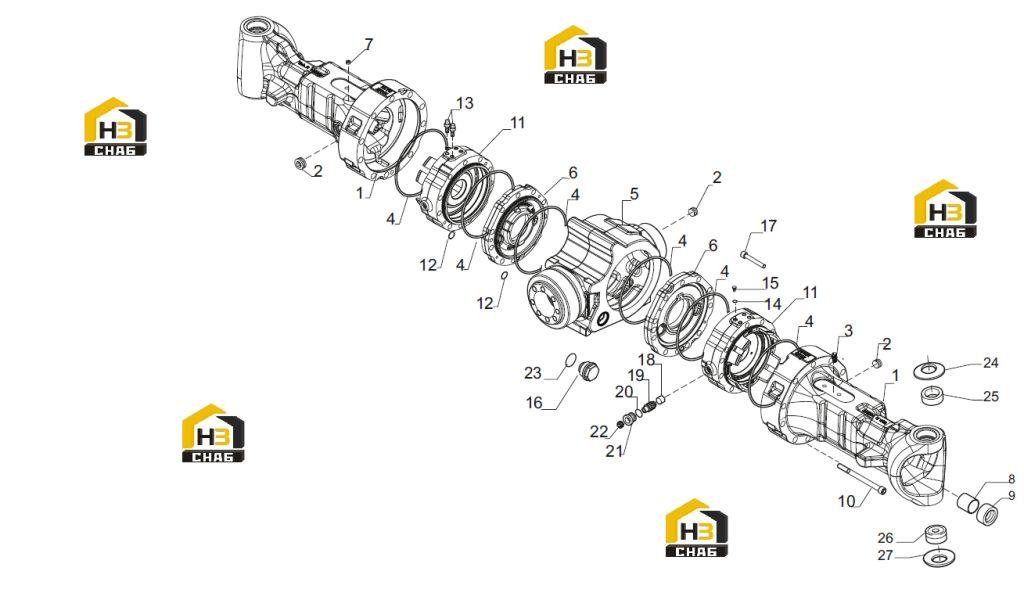

Корпус оси

← Комплектующие редуктора Корпуса поворотные и цилиндр рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Beam trumpet

Каталожный номер:405833

Комплект:2

Примечание:

№ на схеме:2

Наименование:Plug M24x1.5

Каталожный номер:143620

Комплект:3

Примечание:

№ на схеме:3

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:4

Наименование:O.Ring

Каталожный номер:28611

Комплект:6

Примечание:

№ на схеме:5

Наименование:Central housing

Каталожный номер:405565

Комплект:1

Примечание:

№ на схеме:6

Наименование:Flange

Каталожный номер:405567

Комплект:2

Примечание:

№ на схеме:7

Наименование:Plug M10x1

Каталожный номер:21558

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bush

Каталожный номер:109972

Комплект:2

Примечание:

№ на схеме:9

Наименование:Seal ring

Каталожный номер:134363

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt M14x175

Каталожный номер:407300

Комплект:22

Примечание:

№ на схеме:11

Наименование:Brake cylinder

Каталожный номер:405570

Комплект:2

Примечание:

№ на схеме:12

Наименование:O.ring

Каталожный номер:28140

Комплект:4

Примечание:

№ на схеме:13

Наименование:Breather

Каталожный номер:116792

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:23260

Комплект:4

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:21591

Комплект:4

Примечание:

№ на схеме:16

Наименование:Plug

Каталожный номер:399352

Комплект:2

Примечание:

№ на схеме:17

Наименование:Screw M8x80

Каталожный номер:21403

Комплект:4

Примечание:

№ на схеме:18

Наименование:Pin

Каталожный номер:139955

Комплект:4

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:136152

Комплект:4

Примечание:

№ на схеме:20

Наименование:O.Ring

Каталожный номер:28534

Комплект:4

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:139922

Комплект:4

Примечание:

№ на схеме:22

Наименование:Plug

Каталожный номер:21567

Комплект:4

Примечание:

№ на схеме:23

Наименование:O.Ring

Каталожный номер:28521

Комплект:2

Примечание:

№ на схеме:24

Наименование:Belleville washer

Каталожный номер:125813

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bush

Каталожный номер:45165

Комплект:2

Примечание:

№ на схеме:26

Наименование:Spherical joint

Каталожный номер:45159

Комплект:2

Примечание:

№ на схеме:27

Наименование:Belleville washer

Каталожный номер:128629

Комплект:2

Примечание:
