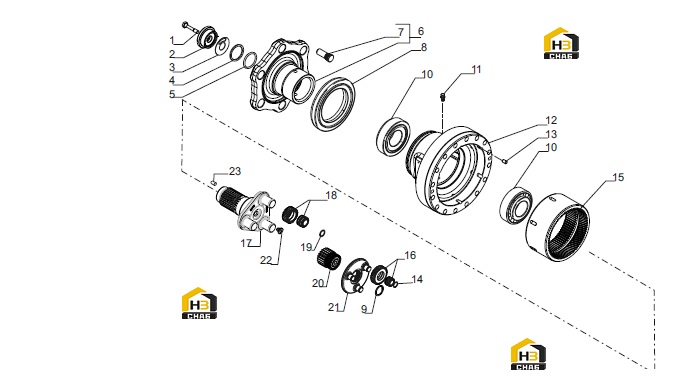

Ступица колеса и планетарный держатель

← Полуось и тормозной рычаг Комплектующие редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M16x88

Каталожный номер:132347

Комплект:1

Примечание:

№ на схеме:2

Наименование:Thrust washer

Каталожный номер:451036

Комплект:1

Примечание:

№ на схеме:3

Наименование:Shim 0.50mm

Каталожный номер:451034

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.30mm

Каталожный номер:451030

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.10mm

Каталожный номер:451028

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.75mm

Каталожный номер:468346

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.05mm

Каталожный номер:451027

Комплект:-

Примечание:

№ на схеме:4

Наименование:O.ring

Каталожный номер:28134

Комплект:1

Примечание:

№ на схеме:5

Наименование:Thrust washer

Каталожный номер:132350

Комплект:1

Примечание:

№ на схеме:6

Наименование:Wheel hub assy

Каталожный номер:68679

Комплект:1

Примечание:

№ на схеме:7

Наименование:Stud bolt M20x65

Каталожный номер:134474

Комплект:6

Примечание:68679

№ на схеме:8

Наименование:Oil seal ring

Каталожный номер:643699

Комплект:1

Примечание:

№ на схеме:9

Наименование:Snap ring

Каталожный номер:25063

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bearing

Каталожный номер:132413

Комплект:2

Примечание:

№ на схеме:11

Наименование:Breather M10x1

Каталожный номер:137474

Комплект:1

Примечание:

№ на схеме:12

Наименование:Housing

Каталожный номер:643456

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pin

Каталожный номер:28389

Комплект:6

Примечание:

№ на схеме:14

Наименование:Snap ring

Каталожный номер:24777

Комплект:3

Примечание:

№ на схеме:15

Наименование:Crown gear Z78

Каталожный номер:643286

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gear- bearing kit

Каталожный номер:68711

Комплект:3

Примечание:

№ на схеме:17

Наименование:Planetary carrier

Каталожный номер:451037

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gear - bearing kit

Каталожный номер:64040

Комплект:3

Примечание:

№ на схеме:19

Наименование:Snap ring

Каталожный номер:24780

Комплект:3

Примечание:

№ на схеме:20

Наименование:Pinion Z21

Каталожный номер:643287

Комплект:1

Примечание:

№ на схеме:21

Наименование:Planetary carrier

Каталожный номер:643458

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pad

Каталожный номер:115682

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pin

Каталожный номер:147865

Комплект:1

Примечание:
