Набор конических зубчатых колес

← Корпус оси Дифференциал →

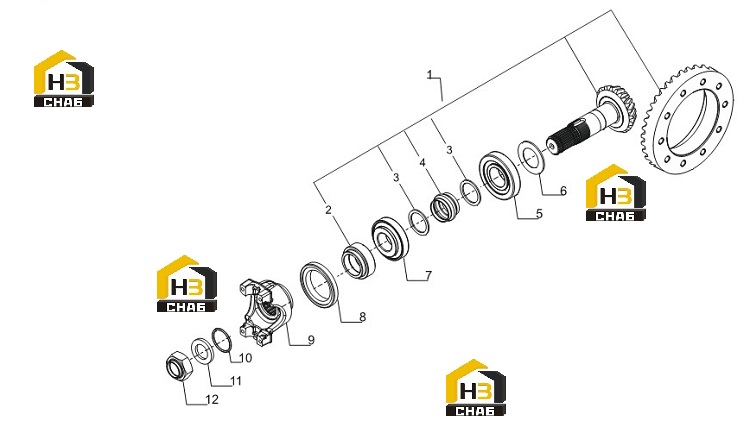

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevelgear/pinion

Каталожный номер:68911

Комплект:1

Примечание:Z=15/37

№ на схеме:2

Наименование:Spacer

Каталожный номер:384467

Комплект:1

Примечание:68911

№ на схеме:3

Наименование:Washer

Каталожный номер:125829

Комплект:2

Примечание:68911

№ на схеме:4

Наименование:Collapsible spacer

Каталожный номер:138692

Комплект:1

Примечание:68911

№ на схеме:5

Наименование:Bearing

Каталожный номер:27351

Комплект:1

Примечание:

№ на схеме:6

Наименование:Shim 2.50mm

Каталожный номер:134186

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.60mm

Каталожный номер:134187

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.70mm

Каталожный номер:134188

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.80mm

Каталожный номер:134189

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.90mm

Каталожный номер:134190

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.00mm

Каталожный номер:134191

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.20mm

Каталожный номер:134192

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.30mm

Каталожный номер:134193

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.30mm

Каталожный номер:134194

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.40mm

Каталожный номер:134195

Комплект:-

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:27350

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal ring

Каталожный номер:145050

Комплект:1

Примечание:

№ на схеме:9

Наименование:Flange

Каталожный номер:411208

Комплект:1

Примечание:

№ на схеме:10

Наименование:O.ring

Каталожный номер:28524

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:384611

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nut M30x2

Каталожный номер:145262

Комплект:1

Примечание:
