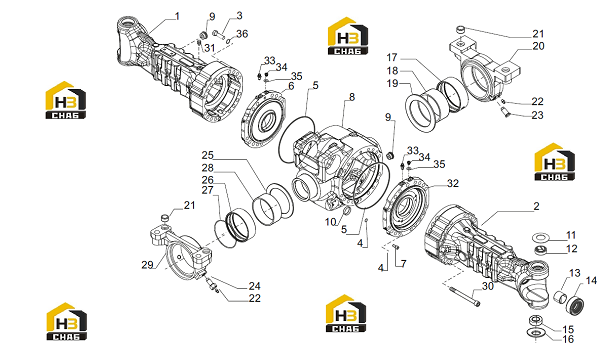

Корпус оси

← Комплектующие редуктора Корпуса поворотные и цилиндр рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LH Beam trumpet

Каталожный номер:389021

Комплект:1

Примечание:

№ на схеме:2

Наименование:RH Beam trumpet

Каталожный номер:415563

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M12x20

Каталожный номер:21419

Комплект:4

Примечание:

№ на схеме:4

Наименование:O.ring

Каталожный номер:28111

Комплект:4

Примечание:

№ на схеме:5

Наименование:O.ring

Каталожный номер:28562

Комплект:2

Примечание:

№ на схеме:6

Наименование:LH Brake cylinder

Каталожный номер:409830

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw M12x25

Каталожный номер:21420

Комплект:4

Примечание:

№ на схеме:8

Наименование:Central body

Каталожный номер:380569

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil plug M30x2

Каталожный номер:125280

Комплект:2

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:130667

Комплект:2

Примечание:

№ на схеме:11

Наименование:Belleville washer

Каталожный номер:128632

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bush

Каталожный номер:45166

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bush

Каталожный номер:116962

Комплект:2

Примечание:

№ на схеме:14

Наименование:Oil seal

Каталожный номер:644813

Комплект:2

Примечание:

№ на схеме:15

Наименование:Spherical bearing

Каталожный номер:45160

Комплект:2

Примечание:

№ на схеме:16

Наименование:Belleville washer

Каталожный номер:128631

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bush

Каталожный номер:132512

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bush

Каталожный номер:131762

Комплект:1

Примечание:

№ на схеме:19

Наименование:Thrust washer

Каталожный номер:150031

Комплект:1

Примечание:

№ на схеме:20

Наименование:Front support

Каталожный номер:136102

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bush

Каталожный номер:116529

Комплект:4

Примечание:

№ на схеме:22

Наименование:Greaser nipple M8x1

Каталожный номер:24258

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bolt M16

Каталожный номер:141446

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:116530

Комплект:1

Примечание:

№ на схеме:25

Наименование:Thrust washer

Каталожный номер:124591

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bush

Каталожный номер:123475

Комплект:1

Примечание:

№ на схеме:27

Наименование:O.ring

Каталожный номер:028498

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bush

Каталожный номер:124592

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rear support

Каталожный номер:136101

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M16x160

Каталожный номер:21716

Комплект:32

Примечание:

№ на схеме:31

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:32

Наименование:RH Brake cylinder

Каталожный номер:408076

Комплект:1

Примечание:

№ на схеме:33

Наименование:Breather

Каталожный номер:116792

Комплект:2

Примечание:

№ на схеме:34

Наименование:Plug

Каталожный номер:21546

Комплект:2

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:23272

Комплект:2

Примечание:

№ на схеме:36

Наименование:Washer

Каталожный номер:391333

Комплект:4

Примечание:
