Комплектующие редуктора

← Ступица колеса Корпус оси →

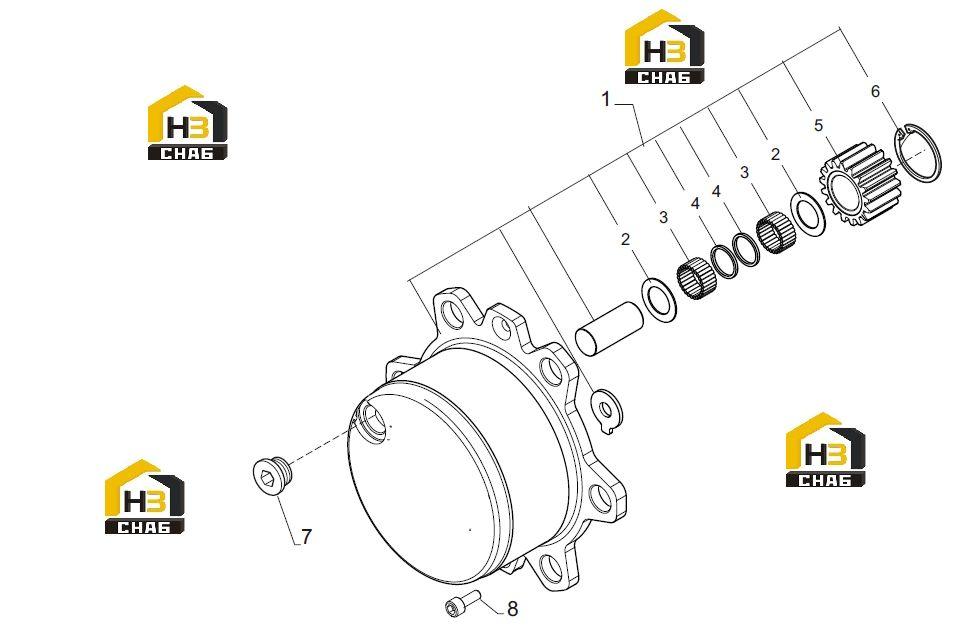

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Planetary carrier assy

Каталожный номер:452093

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer 22.3x35x1

Каталожный номер:128452

Комплект:6

Примечание:452093

№ на схеме:3

Наименование:Needle bearing (by tens)

Каталожный номер:28306

Комплект:31,2

Примечание:452093

№ на схеме:4

Наименование:Washer

Каталожный номер:130194

Комплект:6

Примечание:452093

№ на схеме:5

Наименование:Gear Z=17

Каталожный номер:130195

Комплект:6

Примечание:452093

№ на схеме:6

Наименование:Snap ring D.22

Каталожный номер:24864

Комплект:6

Примечание:452093

№ на схеме:7

Наименование:Plug

Каталожный номер:125280

Комплект:2

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:21409

Комплект:4

Примечание:
