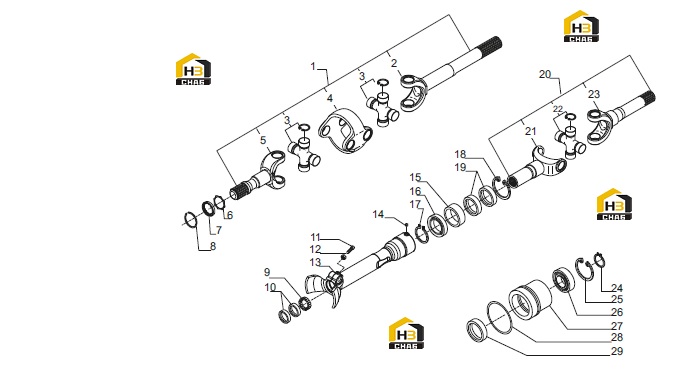

Шарниры двойные

← Дифференциал Ступица колеса →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Double joint

Каталожный номер:147360

Комплект:2

Примечание:

№ на схеме:2

Наименование:Fork (diff. Side)

Каталожный номер:46171

Комплект:2

Примечание:147360

№ на схеме:3

Наименование:Spider

Каталожный номер:46221

Комплект:4

Примечание:147360

№ на схеме:4

Наименование:Central body

Каталожный номер:46220

Комплект:2

Примечание:147360

№ на схеме:5

Наименование:Fork (wheel side)

Каталожный номер:44156

Комплект:2

Примечание:147360

№ на схеме:6

Наименование:Thrust washer

Каталожный номер:145553

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:437962

Комплект:2

Примечание:

№ на схеме:8

Наименование:Ring

Каталожный номер:147349

Комплект:2

Примечание:

№ на схеме:9

Наименование:Needles bearing

Каталожный номер:27829

Комплект:2

Примечание:

№ на схеме:10

Наименование:Seal ring

Каталожный номер:25184

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M12x40

Каталожный номер:139936

Комплект:4

Примечание:

№ на схеме:12

Наименование:Nut M12x1.5

Каталожный номер:22126

Комплект:4

Примечание:

№ на схеме:13

Наименование:Protection

Каталожный номер:139500

Комплект:2

Примечание:

№ на схеме:14

Наименование:Grub screw M6x12

Каталожный номер:21535

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bush

Каталожный номер:139603

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bearing

Каталожный номер:28795

Комплект:2

Примечание:

№ на схеме:17

Наименование:Snap ring D.50

Каталожный номер:24805

Комплект:2

Примечание:

№ на схеме:18

Наименование:Snap ring D.75

Каталожный номер:24916

Комплект:2

Примечание:

№ на схеме:19

Наименование:Seal ring

Каталожный номер:25246

Комплект:4

Примечание:

№ на схеме:20

Наименование:Cardan joint

Каталожный номер:141900

Комплект:2

Примечание:

№ на схеме:21

Наименование:Fork

Каталожный номер:46174

Комплект:2

Примечание:141900

№ на схеме:22

Наименование:Spider

Каталожный номер:46221

Комплект:2

Примечание:141900

№ на схеме:23

Наименование:Fork

Каталожный номер:46173

Комплект:2

Примечание:141900

№ на схеме:24

Наименование:Snap ring D.40

Каталожный номер:24795

Комплект:2

Примечание:

№ на схеме:25

Наименование:Snap ring D.80

Каталожный номер:24921

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bearing

Каталожный номер:25809

Комплект:2

Примечание:

№ на схеме:27

Наименование:Centering bush

Каталожный номер:141901

Комплект:2

Примечание:

№ на схеме:28

Наименование:O.ring

Каталожный номер:28184

Комплект:2

Примечание:

№ на схеме:29

Наименование:Seal ring

Каталожный номер:339592

Комплект:2

Примечание:

№ на схеме:30

Наименование:Seal ring

Каталожный номер:438222

Комплект:2

Примечание:
