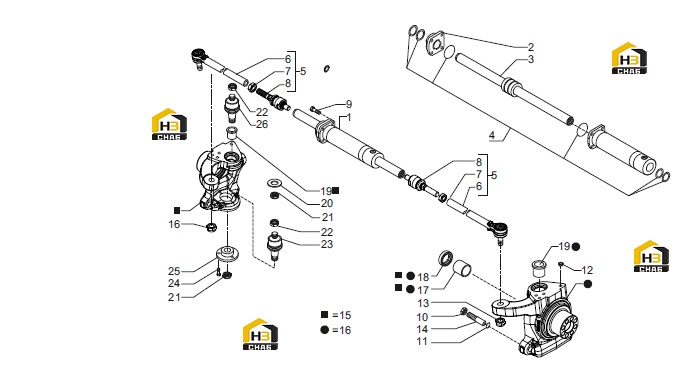

Корпуса поворотные и цилиндр рулевого управления

← Корпус оси Потенциометр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steering cylinder

Каталожный номер:144121

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cylinder head

Каталожный номер:049249

Комплект:1

Примечание:144121

№ на схеме:3

Наименование:Rod

Каталожный номер:49216

Комплект:1

Примечание:144121

№ на схеме:4

Наименование:Oil seal kit

Каталожный номер:49214

Комплект:1

Примечание:144121

№ на схеме:5

Наименование:Steering arm

Каталожный номер:149436

Комплект:2

Примечание:

№ на схеме:6

Наименование:Tie rod

Каталожный номер:352562

Комплект:2

Примечание:149436

№ на схеме:7

Наименование:Nut

Каталожный номер:070787

Комплект:2

Примечание:149436

№ на схеме:8

Наименование:Ball joint

Каталожный номер:351504

Комплект:2

Примечание:143439

№ на схеме:9

Наименование:Bolt M12x45

Каталожный номер:128534

Комплект:4

Примечание:

№ на схеме:10

Наименование:Nut M27x2

Каталожный номер:143451

Комплект:2

Примечание:

№ на схеме:11

Наименование:Shim

Каталожный номер:144943

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plug D14.5

Каталожный номер:30755

Комплект:8

Примечание:

№ на схеме:13

Наименование:Nut M24

Каталожный номер:22446

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M27x122

Каталожный номер:147716

Комплект:2

Примечание:

№ на схеме:15

Наименование:LH swivel housing kit

Каталожный номер:63257

Комплект:1

Примечание:

№ на схеме:16

Наименование:RH swivel housing kit

Каталожный номер:63254

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bush

Каталожный номер:125161

Комплект:2

Примечание:63257/63254

№ на схеме:18

Наименование:Seal ring

Каталожный номер:370815

Комплект:2

Примечание:63257/63254

№ на схеме:19

Наименование:Flange

Каталожный номер:139868

Комплект:2

Примечание:63257/63254

№ на схеме:20

Наименование:Washer

Каталожный номер:139869

Комплект:2

Примечание:

№ на схеме:21

Наименование:Ring nut M27x1.5

Каталожный номер:150181

Комплект:4

Примечание:

№ на схеме:22

Наименование:Ring nut M22x1.5

Каталожный номер:150180

Комплект:4

Примечание:

№ на схеме:23

Наименование:Ball joint

Каталожный номер:139871

Комплект:3

Примечание:

№ на схеме:24

Наименование:Bolt M12x1.75

Каталожный номер:125827

Комплект:6

Примечание:

№ на схеме:25

Наименование:Flange

Каталожный номер:139872

Комплект:2

Примечание:

№ на схеме:26

Наименование:Ball joint

Каталожный номер:144624

Комплект:1

Примечание:
