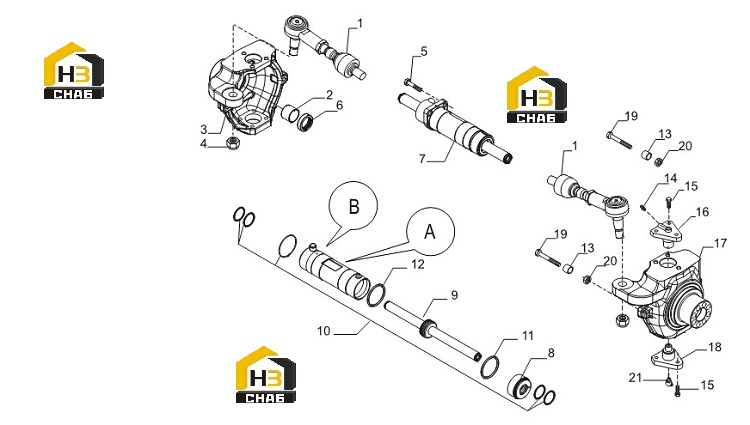

Корпуса поворотные и цилиндр рулевого управления

← Корпус оси Набор конических зубчатых колес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steering arm

Каталожный номер:440352

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bush

Каталожный номер:125390

Комплект:2

Примечание:

№ на схеме:3

Наименование:LH Swivel housing

Каталожный номер:145273

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut M20x1.5

Каталожный номер:22431

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt M12x45

Каталожный номер:128534

Комплект:3

Примечание:

№ на схеме:6

Наименование:Seal ring

Каталожный номер:641735

Комплект:2

Примечание:

№ на схеме:7

Наименование:Steering cylinder

Каталожный номер:641448

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cylinder head

Каталожный номер:210086

Комплект:1

Примечание:641448 B

№ на схеме:8

Наименование:Cylinder head

Каталожный номер:49138

Комплект:1

Примечание:641448 A

№ на схеме:9

Наименование:Cylinder head

Каталожный номер:210087

Комплект:1

Примечание:641448 B

№ на схеме:9

Наименование:Rod

Каталожный номер:48844

Комплект:1

Примечание:641448 A

№ на схеме:10

Наименование:Seal kit + magnetic ring A-B

Каталожный номер:48845

Комплект:1

Примечание:641448 A

№ на схеме:10

Наименование:Seal kit

Каталожный номер:210085

Комплект:1

Примечание:641448 B

№ на схеме:11

Наименование:Magnetic ring

Каталожный номер:210088

Комплект:1

Примечание:641448 B

№ на схеме:12

Наименование:Magnetic ring

Каталожный номер:210089

Комплект:1

Примечание:641448 B

№ на схеме:13

Наименование:Bushing

Каталожный номер:143038

Комплект:4

Примечание:

№ на схеме:14

Наименование:Greaser nipple M6

Каталожный номер:24210

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt M14x35

Каталожный номер:126922

Комплект:12

Примечание:

№ на схеме:16

Наименование:King pin

Каталожный номер:128880

Комплект:2

Примечание:

№ на схеме:17

Наименование:RH Swivel housing

Каталожный номер:145272

Комплект:1

Примечание:

№ на схеме:18

Наименование:King pin

Каталожный номер:128881

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt M16x100

Каталожный номер:124748

Комплект:4

Примечание:

№ на схеме:20

Наименование:Nut M16

Каталожный номер:22129

Комплект:4

Примечание:

№ на схеме:21

Наименование:Greaser nipple M6

Каталожный номер:24211

Комплект:2

Примечание:
