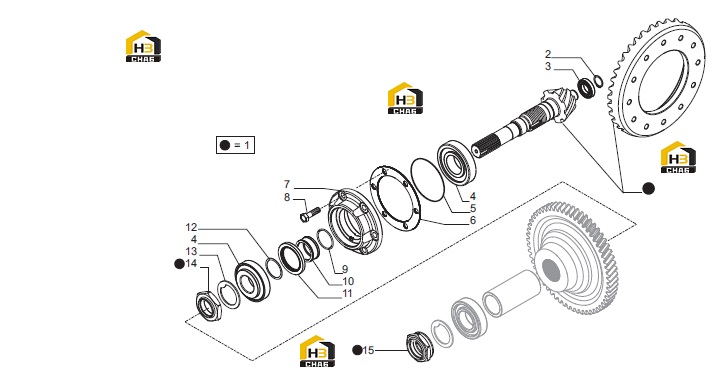

Набор конических зубчатых колес

← Корпус оси Дифференциал и полуоси →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel gear set Z=7/45

Каталожный номер:63063

Комплект:1

Примечание:

№ на схеме:2

Наименование:Snap ring

Каталожный номер:24780

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing

Каталожный номер:635006

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bearing

Каталожный номер:27351

Комплект:2

Примечание:

№ на схеме:5

Наименование:O.ring

Каталожный номер:28681

Комплект:1

Примечание:

№ на схеме:6

Наименование:Shim 1.4mm

Каталожный номер:148357

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 1.5mm

Каталожный номер:148358

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 1.6mm

Каталожный номер:148359

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 1.7mm

Каталожный номер:148360

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 1.8mm

Каталожный номер:148361

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.3mm

Каталожный номер:148366

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.0mm

Каталожный номер:148363

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.1mm

Каталожный номер:148364

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.2mm

Каталожный номер:148365

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 1.9mm

Каталожный номер:148362

Комплект:-

Примечание:

№ на схеме:7

Наименование:Pinion support

Каталожный номер:147125

Комплект:7

Примечание:

№ на схеме:8

Наименование:Bolt M12x35

Каталожный номер:125585

Комплект:6

Примечание:

№ на схеме:9

Наименование:O.ring

Каталожный номер:28682

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spacer

Каталожный номер:148283

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal ring

Каталожный номер:338932

Комплект:1

Примечание:

№ на схеме:12

Наименование:Shim 1.00mm

Каталожный номер:148277

Комплект:-

Примечание:

№ на схеме:12

Наименование:Shim 0.50mm

Каталожный номер:148342

Комплект:-

Примечание:

№ на схеме:12

Наименование:Shim 0.30mm

Каталожный номер:148346

Комплект:-

Примечание:

№ на схеме:12

Наименование:Shim 0.15mm

Каталожный номер:146928

Комплект:-

Примечание:

№ на схеме:12

Наименование:Shim 0.10mm

Каталожный номер:148347

Комплект:-

Примечание:

№ на схеме:13

Наименование:Lockwasher

Каталожный номер:125545

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring nut M45x1.5

Каталожный номер:150136

Комплект:1

Примечание:63063

№ на схеме:15

Наименование:Ring nut M35x1.5

Каталожный номер:642283

Комплект:-

Примечание:63063
