Клапан регулирующий

← Опора статора Корпус оси →

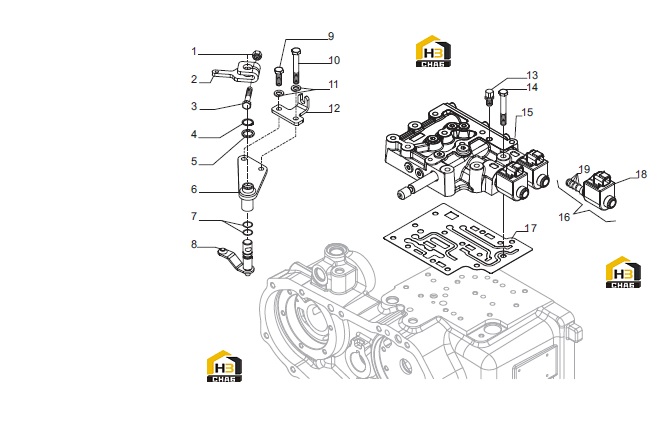

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut M8x1.25

Каталожный номер:22116

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lever

Каталожный номер:358815

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M8x45

Каталожный номер:20794

Комплект:1

Примечание:

№ на схеме:4

Наименование:Snap ring

Каталожный номер:24770

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:23453

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plate

Каталожный номер:642266

Комплект:1

Примечание:

№ на схеме:7

Наименование:O.ring

Каталожный номер:28108

Комплект:2

Примечание:

№ на схеме:8

Наименование:Lever pin

Каталожный номер:643132

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M8x25

Каталожный номер:20781

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M8x70

Каталожный номер:20805

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring washer

Каталожный номер:22856

Комплект:3

Примечание:

№ на схеме:12

Наименование:Bracket

Каталожный номер:643129

Комплект:1

Примечание:

№ на схеме:13

Наименование:Breather M10x1

Каталожный номер:137474

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M8x60

Каталожный номер:20803

Комплект:10

Примечание:

№ на схеме:15

Наименование:Control valve

Каталожный номер:425787

Комплект:1

Примечание:

№ на схеме:16

Наименование:Solenoid valve assy

Каталожный номер:45910

Комплект:2

Примечание:

№ на схеме:17

Наименование:Gasket

Каталожный номер:642279

Комплект:1

Примечание:

№ на схеме:18

Наименование:Coil

Каталожный номер:48780

Комплект:2

Примечание:045910

№ на схеме:19

Наименование:Seals kit

Каталожный номер:45911

Комплект:2

Примечание:045910
