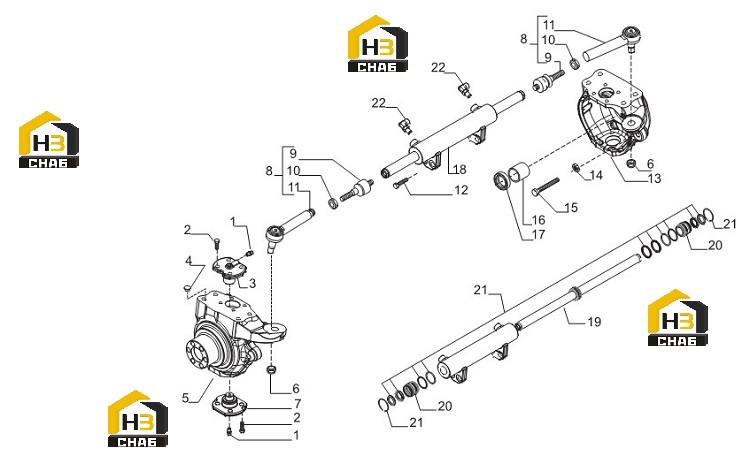

Корпуса поворотные и цилиндр рулевого управления

← Корпус оси Набор конических зубчатых колес (версия 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Greaser nipple M6x1

Каталожный номер:024210

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bolt M12x30

Каталожный номер:126921

Комплект:16

Примечание:

№ на схеме:3

Наименование:King pin

Каталожный номер:128904

Комплект:2

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:030750

Комплект:8

Примечание:

№ на схеме:5

Наименование:LH Swivel housing

Каталожный номер:635486

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut M18x1.5

Каталожный номер:022437

Комплект:2

Примечание:

№ на схеме:7

Наименование:King pin

Каталожный номер:128903

Комплект:2

Примечание:

№ на схеме:8

Наименование:Steering arm assy

Каталожный номер:635503

Комплект:2

Примечание:

№ на схеме:9

Наименование:Spherical joint

Каталожный номер:350440

Комплект:2

Примечание:635503

№ на схеме:10

Наименование:Nut

Каталожный номер:022183

Комплект:2

Примечание:635503

№ на схеме:11

Наименование:Tie rod

Каталожный номер:350921

Комплект:2

Примечание:635503

№ на схеме:12

Наименование:Bolt M16x45

Каталожный номер:021255

Комплект:4

Примечание:

№ на схеме:13

Наименование:RH Swivel housing

Каталожный номер:635485

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut M16

Каталожный номер:022129

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt M16x85

Каталожный номер:413891

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bush

Каталожный номер:125390

Комплект:2

Примечание:

№ на схеме:17

Наименование:Oil seal ring

Каталожный номер:641735

Комплект:2

Примечание:

№ на схеме:18

Наименование:Steering cylinder

Каталожный номер:436497

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rod

Каталожный номер:210142

Комплект:1

Примечание:436497

№ на схеме:20

Наименование:Cylinder head

Каталожный номер:210141

Комплект:2

Примечание:436497

№ на схеме:21

Наименование:Snap ring

Каталожный номер:210146

Комплект:2

Примечание:436497

№ на схеме:21

Наименование:Oil seal kit

Каталожный номер:210140

Комплект:2

Примечание:436497

№ на схеме:22

Наименование:Connector 90 deg.

Каталожный номер:442745

Комплект:2

Примечание:
