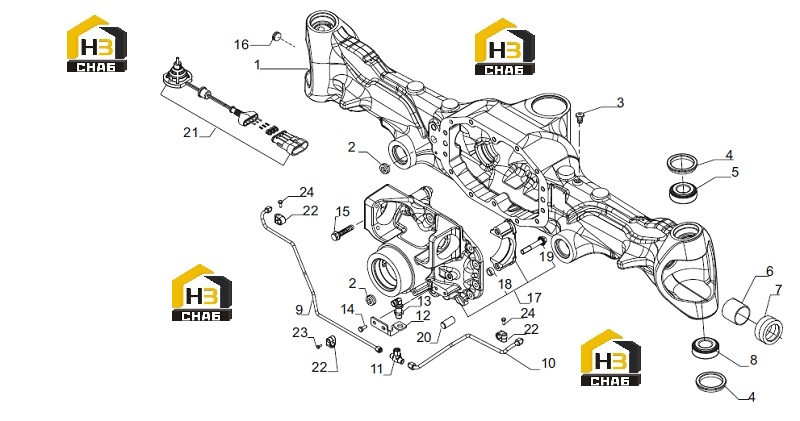

Корпус оси

← Комплектующие редуктора Рычаги верхние →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Axle housing

Каталожный номер:423125

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug M24x1.5

Каталожный номер:128050

Комплект:2

Примечание:

№ на схеме:3

Наименование:Breather plug M10x1

Каталожный номер:30765

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seal

Каталожный номер:141876

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bearing

Каталожный номер:642057

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bushing

Каталожный номер:123653

Комплект:2

Примечание:

№ на схеме:7

Наименование:Seal ring

Каталожный номер:140499

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bearing

Каталожный номер:140869

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pipe

Каталожный номер:441084

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe

Каталожный номер:441086

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:429863

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe bracket

Каталожный номер:429916

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:380059

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:20851

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt M14x50

Каталожный номер:444051

Комплект:14

Примечание:

№ на схеме:16

Наименование:Plug

Каталожный номер:21602

Комплект:1

Примечание:

№ на схеме:17

Наименование:Differential support

Каталожный номер:434772

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bush

Каталожный номер:94205

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:126064

Комплект:4

Примечание:

№ на схеме:20

Наименование:Pin D15x35

Каталожный номер:87660

Комплект:2

Примечание:

№ на схеме:21

Наименование:Sensor wiring unit

Каталожный номер:438051

Комплект:1

Примечание:

№ на схеме:22

Наименование:Fixing clamp

Каталожный номер:429918

Комплект:3

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:20754

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:20751

Комплект:2

Примечание:
