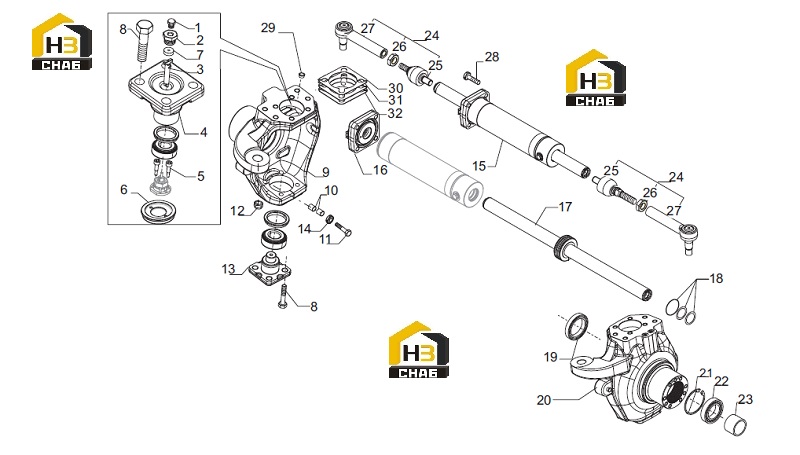

Корпус поворотный и цилиндр рулевого управления

← Цилиндр подвесной Набор конических зубчатых колес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug

Каталожный номер:21558

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M20x1.5

Каталожный номер:641345

Комплект:2

Примечание:

№ на схеме:3

Наименование:Sensor shaft

Каталожный номер:643829

Комплект:1

Примечание:

№ на схеме:4

Наименование:King pin

Каталожный номер:643447

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sensor screw M4

Каталожный номер:21355

Комплект:2

Примечание:

№ на схеме:6

Наименование:Cover

Каталожный номер:643827

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sensor washer

Каталожный номер:372481

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M6x8

Каталожный номер:126923

Комплект:16

Примечание:

№ на схеме:9

Наименование:LH Swivel housing

Каталожный номер:439788

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bushing

Каталожный номер:143038

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:138855

Комплект:2

Примечание:

№ на схеме:12

Наименование:Nut M27

Каталожный номер:142332

Комплект:2

Примечание:

№ на схеме:13

Наименование:King pin

Каталожный номер:143239

Комплект:3

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:22128

Комплект:2

Примечание:

№ на схеме:15

Наименование:Steering cylinder

Каталожный номер:434296

Комплект:1

Примечание:

№ на схеме:16

Наименование:LH Cylinder head

Каталожный номер:210205

Комплект:1

Примечание:434296

№ на схеме:17

Наименование:Rod

Каталожный номер:210206

Комплект:1

Примечание:434296

№ на схеме:18

Наименование:Oil seal kit

Каталожный номер:210204

Комплект:1

Примечание:434296

№ на схеме:19

Наименование:Seal ring

Каталожный номер:145050

Комплект:2

Примечание:

№ на схеме:20

Наименование:RH Swivel housing

Каталожный номер:439793

Комплект:1

Примечание:

№ на схеме:21

Наименование:Snap ring

Каталожный номер:24935

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bearing

Каталожный номер:25740

Комплект:2

Примечание:

№ на схеме:23

Наименование:Spacer

Каталожный номер:339140

Комплект:2

Примечание:

№ на схеме:24

Наименование:Steering arm assy

Каталожный номер:434298

Комплект:2

Примечание:

№ на схеме:25

Наименование:Ball joint

Каталожный номер:210231

Комплект:2

Примечание:434298

№ на схеме:26

Наименование:Nut

Каталожный номер:210232

Комплект:2

Примечание:434298

№ на схеме:27

Наименование:Tie rod

Каталожный номер:210230

Комплект:2

Примечание:434298

№ на схеме:28

Наименование:Bolt M12x55

Каталожный номер:21097

Комплект:4

Примечание:

№ на схеме:29

Наименование:Plug

Каталожный номер:30755

Комплект:8

Примечание:

№ на схеме:30

Наименование:Shim

Каталожный номер:143523

Комплект:2

Примечание:

№ на схеме:31

Наименование:Shim

Каталожный номер:143524

Комплект:2

Примечание:

№ на схеме:32

Наименование:Shim

Каталожный номер:143525

Комплект:2

Примечание:
