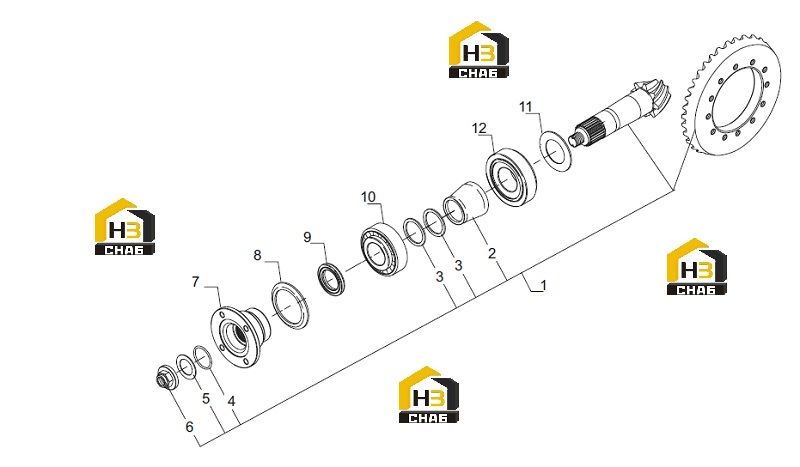

Набор конических зубчатых колес

← Корпус оси Дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel gear set 8/41

Каталожный номер:068330

Комплект:1

Примечание:

№ на схеме:2

Наименование:Spacer Shim 36.5 mm

Каталожный номер:641907

Комплект:1

Примечание:068330

№ на схеме:2

Наименование:Spacer Shim 36 mm

Каталожный номер:641906

Комплект:1

Примечание:

№ на схеме:3

Наименование:Shim 3.00mm

Каталожный номер:641917

Комплект:-

Примечание:068330

№ на схеме:3

Наименование:Shim 2.90mm

Каталожный номер:641916

Комплект:-

Примечание:068330

№ на схеме:3

Наименование:Shim 2.80mm

Каталожный номер:641915

Комплект:-

Примечание:068330

№ на схеме:3

Наименование:Shim 2.70mm

Каталожный номер:641914

Комплект:-

Примечание:068330

№ на схеме:3

Наименование:Shim 2.60mm

Каталожный номер:641913

Комплект:-

Примечание:068330

№ на схеме:3

Наименование:Shim 2.58mm

Каталожный номер:641911

Комплект:-

Примечание:068330

№ на схеме:3

Наименование:Shim 2.56mm

Каталожный номер:641910

Комплект:-

Примечание:068330

№ на схеме:3

Наименование:Shim 2.54mm

Каталожный номер:641909

Комплект:-

Примечание:068330

№ на схеме:3

Наименование:Shim 2.52mm

Каталожный номер:641908

Комплект:-

Примечание:068330

№ на схеме:3

Наименование:Shim 2.50mm

Каталожный номер:641912

Комплект:-

Примечание:068330

№ на схеме:4

Наименование:O.ring

Каталожный номер:028623

Комплект:1

Примечание:068330

№ на схеме:5

Наименование:Washer

Каталожный номер:641920

Комплект:1

Примечание:068330

№ на схеме:6

Наименование:Ring nut M24x1.5

Каталожный номер:641919

Комплект:1

Примечание:068330

№ на схеме:7

Наименование:Flange

Каталожный номер:641806

Комплект:1

Примечание:

№ на схеме:8

Наименование:Protecting cover

Каталожный номер:641807

Комплект:1

Примечание:

№ на схеме:9

Наименование:Seal ring

Каталожный номер:642902

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bearing

Каталожный номер:144308

Комплект:1

Примечание:

№ на схеме:11

Наименование:Shim 3.40mm

Каталожный номер:144319

Комплект:-

Примечание:

№ на схеме:11

Наименование:Shim 3.30mm

Каталожный номер:144318

Комплект:-

Примечание:

№ на схеме:11

Наименование:Shim 3.20mm

Каталожный номер:144317

Комплект:-

Примечание:

№ на схеме:11

Наименование:Shim 3.10mm

Каталожный номер:144316

Комплект:-

Примечание:

№ на схеме:11

Наименование:Shim 3.00mm

Каталожный номер:144315

Комплект:-

Примечание:

№ на схеме:11

Наименование:Shim 2.90mm

Каталожный номер:144314

Комплект:-

Примечание:

№ на схеме:11

Наименование:Shim 2.80mm

Каталожный номер:144313

Комплект:-

Примечание:

№ на схеме:11

Наименование:Shim 2.70mm

Каталожный номер:144312

Комплект:-

Примечание:

№ на схеме:11

Наименование:Shim 2.60mm

Каталожный номер:144311

Комплект:-

Примечание:

№ на схеме:11

Наименование:Shim 2.50mm

Каталожный номер:144310

Комплект:-

Примечание:

№ на схеме:12

Наименование:Bearing

Каталожный номер:144307

Комплект:1

Примечание:
