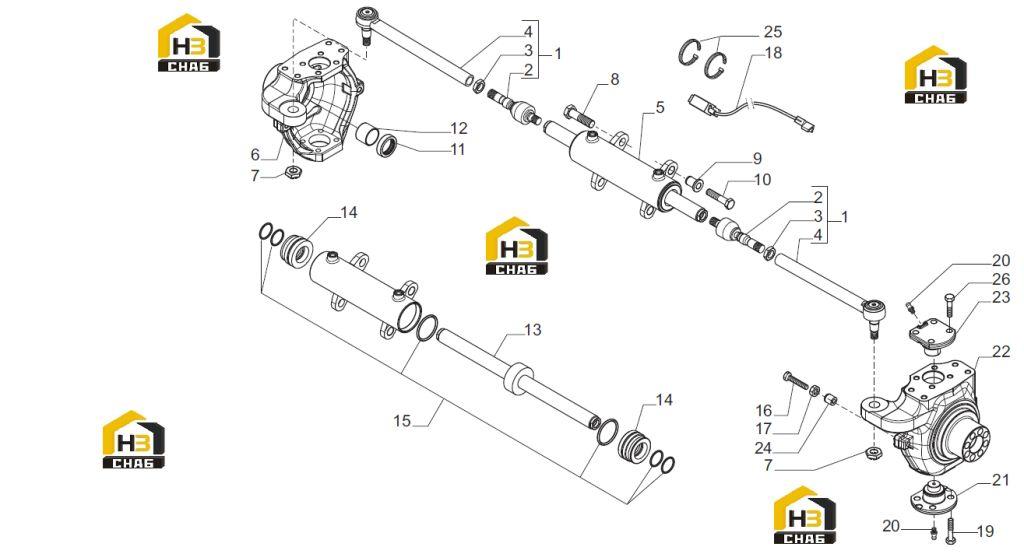

Корпуса поворотные и цилиндр рулевого управления

← Корпус оси Набор конических зубчатых колес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steering armI assy

Каталожный номер:425503

Комплект:2

Примечание:

№ на схеме:2

Наименование:Ball joint

Каталожный номер:351918

Комплект:2

Примечание:425503

№ на схеме:3

Наименование:Nut M28x10

Каталожный номер:351889

Комплект:2

Примечание:425503

№ на схеме:4

Наименование:Tie rod

Каталожный номер:425502

Комплект:2

Примечание:425503

№ на схеме:5

Наименование:Steering cylinder

Каталожный номер:339588

Комплект:1

Примечание:

№ на схеме:6

Наименование:LH Swivel housing

Каталожный номер:425562

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut M27x1.5

Каталожный номер:142332

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M22x55

Каталожный номер:135573

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bush

Каталожный номер:137717

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt M14x65

Каталожный номер:119906

Комплект:2

Примечание:

№ на схеме:11

Наименование:Seal ring

Каталожный номер:370815

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bush

Каталожный номер:125161

Комплект:2

Примечание:

№ на схеме:13

Наименование:Rod

Каталожный номер:048814

Комплект:1

Примечание:339588

№ на схеме:14

Наименование:Cylinder head

Каталожный номер:048813

Комплект:2

Примечание:339588

№ на схеме:15

Наименование:Seal kit

Каталожный номер:048812

Комплект:1

Примечание:339588

№ на схеме:16

Наименование:Bolt M16x75

Каталожный номер:124748

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nut M16

Каталожный номер:022129

Комплект:4

Примечание:

№ на схеме:18

Наименование:Sensor

Каталожный номер:641449

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M16x38

Каталожный номер:126923

Комплект:8

Примечание:

№ на схеме:20

Наименование:Greaser nipple M6x1

Каталожный номер:024210

Комплект:4

Примечание:

№ на схеме:21

Наименование:King pin

Каталожный номер:130632

Комплект:2

Примечание:

№ на схеме:22

Наименование:RH Swivel housing

Каталожный номер:425563

Комплект:1

Примечание:

№ на схеме:23

Наименование:King pin

Каталожный номер:130631

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bush

Каталожный номер:125240

Комплект:4

Примечание:

№ на схеме:25

Наименование:Clamp

Каталожный номер:028400

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt M16x38

Каталожный номер:141894

Комплект:8

Примечание:
