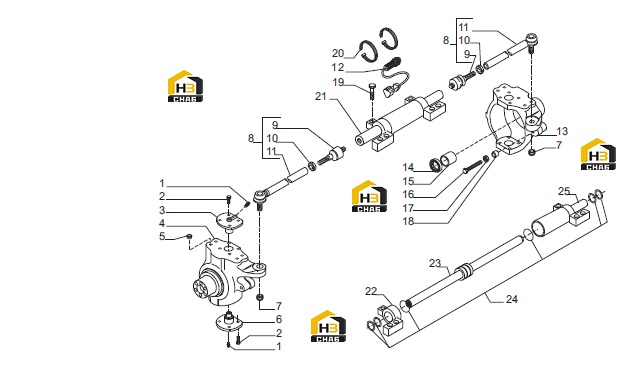

Корпуса поворотные и цилиндр рулевого управления

← Корпус оси Набор конических зубчатых колес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Greaser nipple M6x1

Каталожный номер:024210

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bolt M16x38

Каталожный номер:126923

Комплект:16

Примечание:

№ на схеме:3

Наименование:King pin

Каталожный номер:130631

Комплект:2

Примечание:

№ на схеме:4

Наименование:Swivel housing LH

Каталожный номер:145037

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug D12.5

Каталожный номер:030755

Комплект:8

Примечание:

№ на схеме:6

Наименование:King pin

Каталожный номер:130632

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nut M24x1.5

Каталожный номер:022446

Комплект:2

Примечание:

№ на схеме:8

Наименование:Steering arm assy

Каталожный номер:383706

Комплект:2

Примечание:

№ на схеме:9

Наименование:Ball joint

Каталожный номер:351504

Комплект:2

Примечание:383706

№ на схеме:10

Наименование:Nut

Каталожный номер:070787

Комплект:2

Примечание:383706

№ на схеме:11

Наименование:Tie rod

Каталожный номер:390287

Комплект:2

Примечание:383706

№ на схеме:12

Наименование:Sensor

Каталожный номер:641449

Комплект:1

Примечание:

№ на схеме:13

Наименование:Swivel housing RH

Каталожный номер:145038

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seal ring

Каталожный номер:370815

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bush

Каталожный номер:125161

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M16x100

Каталожный номер:124748

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nut M16

Каталожный номер:022129

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bush

Каталожный номер:143038

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt M20x80

Каталожный номер:021231

Комплект:6

Примечание:

№ на схеме:20

Наименование:Clamp

Каталожный номер:028412

Комплект:2

Примечание:

№ на схеме:21

Наименование:Steering cylinder

Каталожный номер:643142

Комплект:1

Примечание:

№ на схеме:22

Наименование:LH head

Каталожный номер:049082

Комплект:1

Примечание:643142

№ на схеме:23

Наименование:Rod

Каталожный номер:049350

Комплект:1

Примечание:643142

№ на схеме:24

Наименование:Seal kit

Каталожный номер:049346

Комплект:1

Примечание:643142

№ на схеме:25

Наименование:RH head

Каталожный номер:049347

Комплект:1

Примечание:643142
