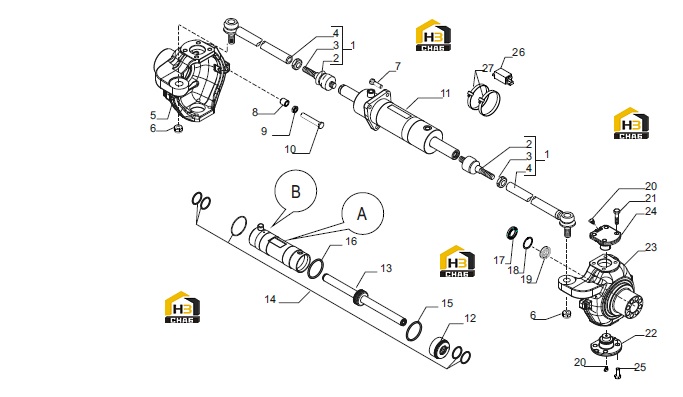

Корпуса поворотные и цилиндр рулевого управления

← Корпус оси Набор конических зубчатых колес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steering arm assy

Каталожный номер:139384

Комплект:2

Примечание:

№ на схеме:2

Наименование:Ball joint

Каталожный номер:351504

Комплект:2

Примечание:139384

№ на схеме:3

Наименование:Nut M24

Каталожный номер:70787

Комплект:2

Примечание:139384

№ на схеме:4

Наименование:Tie rod

Каталожный номер:351775

Комплект:2

Примечание:139384

№ на схеме:5

Наименование:LH Swivel housing

Каталожный номер:380575

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut M24

Каталожный номер:22446

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt M12x45

Каталожный номер:128534

Комплект:3

Примечание:

№ на схеме:8

Наименование:Bush

Каталожный номер:128278

Комплект:4

Примечание:

№ на схеме:9

Наименование:Nut M16

Каталожный номер:22129

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt M16x75

Каталожный номер:124748

Комплект:4

Примечание:

№ на схеме:11

Наименование:Steering cylinder

Каталожный номер:641448

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cylinder head

Каталожный номер:210086

Комплект:1

Примечание:641448 B

№ на схеме:12

Наименование:Cylinder head

Каталожный номер:49138

Комплект:1

Примечание:641448 A

№ на схеме:13

Наименование:Rod

Каталожный номер:048844

Комплект:1

Примечание:641448 A

№ на схеме:13

Наименование:Rod

Каталожный номер:210087

Комплект:1

Примечание:641448 B

№ на схеме:14

Наименование:Seal kit + rings N-S

Каталожный номер:48845

Комплект:1

Примечание:641448 A

№ на схеме:15

Наименование:Magnetic ring

Каталожный номер:210088

Комплект:1

Примечание:641448 B

№ на схеме:16

Наименование:Magnetic ring

Каталожный номер:210089

Комплект:1

Примечание:641448 B

№ на схеме:17

Наименование:Seal

Каталожный номер:146668

Комплект:2

Примечание:

№ на схеме:18

Наименование:Snap ring

Каталожный номер:24916

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bearing

Каталожный номер:146670

Комплект:2

Примечание:

№ на схеме:20

Наименование:Greaser nipple M6

Каталожный номер:24211

Комплект:4

Примечание:

№ на схеме:21

Наименование:Bolt M16x38

Каталожный номер:372272

Комплект:8

Примечание:

№ на схеме:22

Наименование:King pin

Каталожный номер:130632

Комплект:2

Примечание:

№ на схеме:23

Наименование:RH Swivel housing

Каталожный номер:380573

Комплект:1

Примечание:

№ на схеме:24

Наименование:King pin

Каталожный номер:130631

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt M16x38

Каталожный номер:126923

Комплект:8

Примечание:

№ на схеме:26

Наименование:Sensor

Каталожный номер:641449

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clamp

Каталожный номер:28412

Комплект:2

Примечание:
