Картер шестерен

← Комплектующие редуктора Корпус оси →

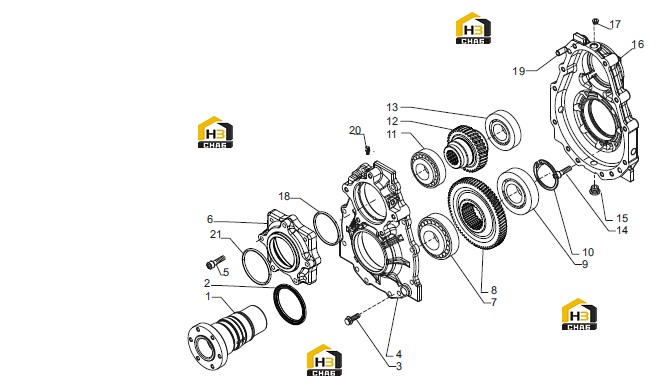

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shaft

Каталожный номер:407156

Комплект:1

Примечание:

№ на схеме:2

Наименование:Seal ring

Каталожный номер:25296

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M10x30

Каталожный номер:20852

Комплект:12

Примечание:

№ на схеме:4

Наименование:Front housing

Каталожный номер:340488

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M10x35

Каталожный номер:21386

Комплект:5

Примечание:

№ на схеме:6

Наименование:Flange

Каталожный номер:147030

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:25743

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gear Z=99

Каталожный номер:423460

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bearing

Каталожный номер:25742

Комплект:1

Примечание:

№ на схеме:10

Наименование:Snap ring

Каталожный номер:24816

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bearing

Каталожный номер:25820

Комплект:1

Примечание:

№ на схеме:12

Наименование:Gear Z=33

Каталожный номер:423459

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bearing

Каталожный номер:25741

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M12x35

Каталожный номер:21422

Комплект:16

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:147698

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rear housing

Каталожный номер:407158

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:21567

Комплект:2

Примечание:

№ на схеме:18

Наименование:O-Ring

Каталожный номер:28480

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pin

Каталожный номер:72259

Комплект:2

Примечание:

№ на схеме:20

Наименование:Breather

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-Ring

Каталожный номер:28556

Комплект:1

Примечание:
