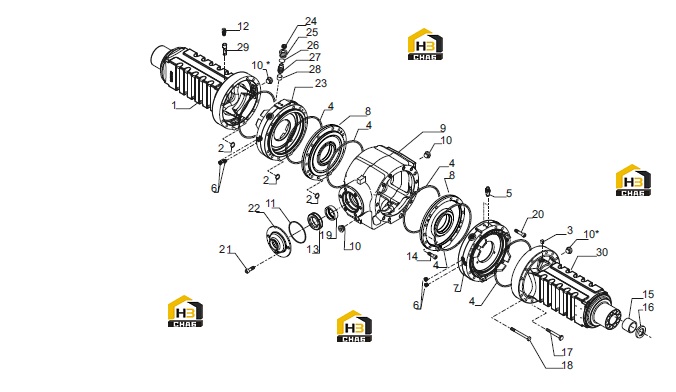

Корпус оси

← Комплектующие редуктора Набор конических зубчатых колес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LH Beam trumpet

Каталожный номер:443016

Комплект:1

Примечание:from s/n 674 - was 406914

№ на схеме:2

Наименование:O-ring

Каталожный номер:28128

Комплект:4

Примечание:

№ на схеме:3

Наименование:Plug M10x1

Каталожный номер:21558

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:28632

Комплект:6

Примечание:

№ на схеме:5

Наименование:Breather M10x1

Каталожный номер:116792

Комплект:4

Примечание:

№ на схеме:6

Наименование:Plug

Каталожный номер:21570

Комплект:4

Примечание:

№ на схеме:7

Наименование:RH Brake cylinder

Каталожный номер:443014

Комплект:1

Примечание:

№ на схеме:8

Наименование:Flange

Каталожный номер:406912

Комплект:2

Примечание:

№ на схеме:9

Наименование:Central body

Каталожный номер:146696

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:4

Примечание:2 pcs added from s/n 674

№ на схеме:11

Наименование:O-ring

Каталожный номер:28516

Комплект:1

Примечание:

№ на схеме:12

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:13

Наименование:Seal ring

Каталожный номер:25798

Комплект:1

Примечание:was 25525

№ на схеме:14

Наименование:Bolt M12x30

Каталожный номер:21421

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bush

Каталожный номер:125161

Комплект:2

Примечание:

№ на схеме:16

Наименование:Seal ring

Каталожный номер:25216

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M14x175

Каталожный номер:407300

Комплект:24

Примечание:

№ на схеме:18

Наименование:Bolt M12x120

Каталожный номер:21301

Комплект:4

Примечание:

№ на схеме:19

Наименование:Spacer

Каталожный номер:406969

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M10x44

Каталожный номер:21413

Комплект:4

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:21323

Комплект:2

Примечание:

№ на схеме:22

Наименование:Cover

Каталожный номер:406954

Комплект:1

Примечание:

№ на схеме:23

Наименование:LH Brake cylinder

Каталожный номер:443015

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plug M16x1.5

Каталожный номер:21567

Комплект:8

Примечание:

№ на схеме:25

Наименование:Bolt M22x1.5

Каталожный номер:139922

Комплект:8

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:28534

Комплект:8

Примечание:

№ на схеме:27

Наименование:Bolt M16x1.5

Каталожный номер:136152

Комплект:8

Примечание:

№ на схеме:28

Наименование:Pin

Каталожный номер:139955

Комплект:8

Примечание:

№ на схеме:29

Наименование:Pipe

Каталожный номер:127243

Комплект:1

Примечание:

№ на схеме:30

Наименование:RH Beam trumpet

Каталожный номер:443017

Комплект:1

Примечание:from s/n 674 - was 406914
