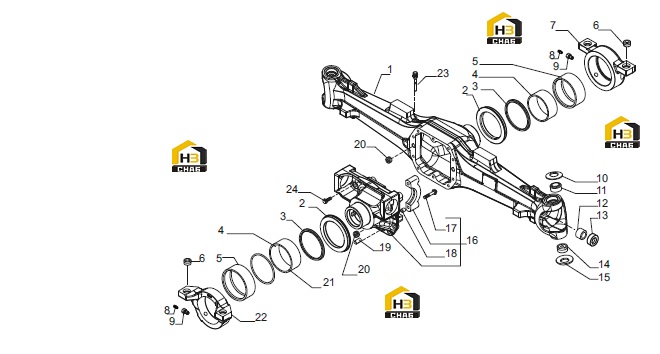

Корпус оси

← Комплектующие редуктора Корпуса поворотные и цилиндр рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Axle housing

Каталожный номер:218511

Комплект:1

Примечание:

№ на схеме:2

Наименование:Thrust washer

Каталожный номер:127376

Комплект:2

Примечание:

№ на схеме:3

Наименование:V-ring

Каталожный номер:28215

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bush

Каталожный номер:101565

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bush

Каталожный номер:101575

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bush

Каталожный номер:116529

Комплект:4

Примечание:

№ на схеме:7

Наименование:Front support

Каталожный номер:381310

Комплект:1

Примечание:

№ на схеме:8

Наименование:Greaser nipple M6x1

Каталожный номер:24210

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:126634

Комплект:2

Примечание:

№ на схеме:10

Наименование:Belleville washer

Каталожный номер:125813

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bush

Каталожный номер:45165

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bush

Каталожный номер:118504

Комплект:2

Примечание:

№ на схеме:13

Наименование:Oil seal

Каталожный номер:644149

Комплект:2

Примечание:was 126398

№ на схеме:14

Наименование:Spherical bearing

Каталожный номер:45159

Комплект:2

Примечание:

№ на схеме:15

Наименование:Belleville washer

Каталожный номер:128629

Комплект:2

Примечание:

№ на схеме:16

Наименование:Differential support

Каталожный номер:470667

Комплект:1

Примечание:was 128053

№ на схеме:17

Наименование:Bolt M14x75

Каталожный номер:126022

Комплект:4

Примечание:

№ на схеме:18

Наименование:Centering bush

Каталожный номер:72235

Комплект:4

Примечание:

№ на схеме:19

Наименование:Pin D15x35

Каталожный номер:87660

Комплект:2

Примечание:

№ на схеме:20

Наименование:Plug M24x1.5

Каталожный номер:128050

Комплект:2

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:28103

Комплект:1

Примечание:

№ на схеме:22

Наименование:Rear support

Каталожный номер:381309

Комплект:1

Примечание:

№ на схеме:23

Наименование:Breather M10x1

Каталожный номер:642014

Комплект:1

Примечание:was 104988

№ на схеме:24

Наименование:Bolt M12x33

Каталожный номер:125827

Комплект:10

Примечание:
