Набор конических зубчатых колес

← Корпус оси Дифференциал →

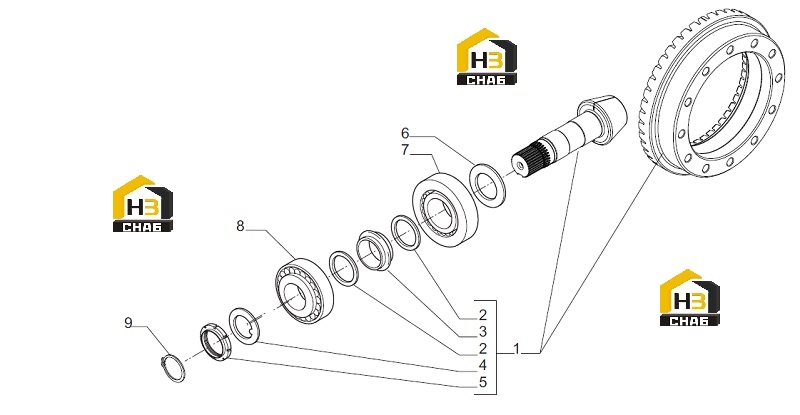

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel gear/Pinion Z7/48

Каталожный номер:064286

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:391686

Комплект:2

Примечание:064286

№ на схеме:3

Наименование:Collapsible spacer

Каталожный номер:126369

Комплект:1

Примечание:064286

№ на схеме:4

Наименование:Lock washer

Каталожный номер:113717

Комплект:1

Примечание:064286

№ на схеме:5

Наименование:Ring nut M40x1.5

Каталожный номер:115054

Комплект:1

Примечание:064286

№ на схеме:6

Наименование:Shim 2 mm

Каталожный номер:142564

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.1 mm

Каталожный номер:142565

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.2 mm

Каталожный номер:142566

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.4 mm

Каталожный номер:142568

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.3 mm

Каталожный номер:142567

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.6 mm

Каталожный номер:142570

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.7 mm

Каталожный номер:142571

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.8 mm

Каталожный номер:142572

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.5 mm

Каталожный номер:142569

Комплект:-

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:391332

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bearing

Каталожный номер:027386

Комплект:1

Примечание:

№ на схеме:9

Наименование:Snap ring

Каталожный номер:024793

Комплект:1

Примечание:
