Система тормозная

← Набор конических зубчатых колес и дифференциал (часть 2) Коробка передач fls4.2 в сборе →

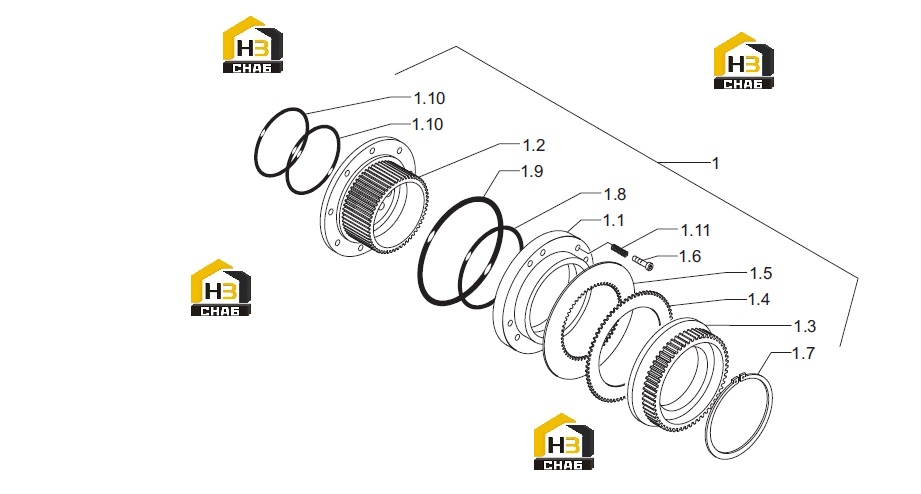

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Brake

Каталожный номер:371423

Комплект:1

Примечание:

№ на схеме:1.10

Наименование:O-ring

Каталожный номер:370299

Комплект:2

Примечание:371423

№ на схеме:1.1

Наименование:Piston

Каталожный номер:150297

Комплект:1

Примечание:371423

№ на схеме:1.11

Наименование:Pressur Spring

Каталожный номер:150309

Комплект:8

Примечание:371423

№ на схеме:1.2

Наименование:Inner Body

Каталожный номер:641261

Комплект:1

Примечание:371423

№ на схеме:1.3

Наименование:Thrust Washer

Каталожный номер:150296

Комплект:1

Примечание:371423

№ на схеме:1.4

Наименование:Outer Disc

Каталожный номер:150300

Комплект:5

Примечание:371423

№ на схеме:1.5

Наименование:Inner Disc

Каталожный номер:150299

Комплект:5

Примечание:371423

№ на схеме:1.6

Наименование:Screw

Каталожный номер:150303

Комплект:8

Примечание:371423

№ на схеме:1.7

Наименование:Snap Ring

Каталожный номер:020184

Комплект:1

Примечание:371423

№ на схеме:1.8

Наименование:Piston Gasket

Каталожный номер:370296

Комплект:1

Примечание:371423

№ на схеме:1.9

Наименование:Piston Gasket

Каталожный номер:370298

Комплект:1

Примечание:371423
