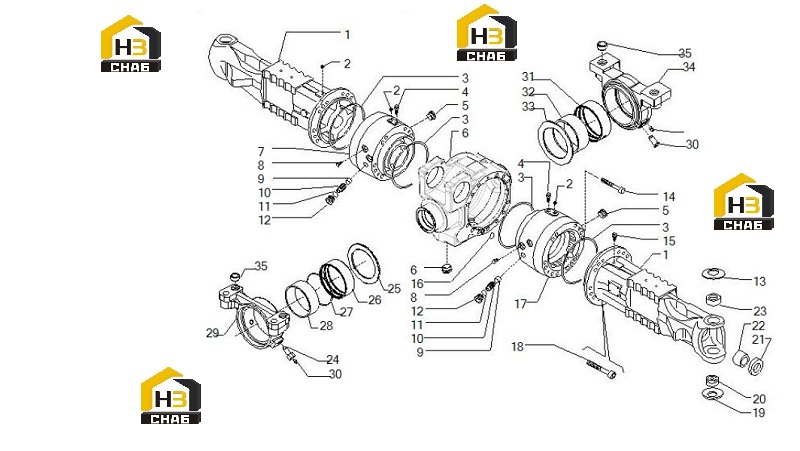

Корпус оси

← Комплектующие редуктора Корпус поворотный и цилиндр рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BEAM TRUMPET (394578)

Каталожный номер:145533

Комплект:2

Примечание:

№ на схеме:2

Наименование:Plug M10x1

Каталожный номер:21558

Комплект:3

Примечание:

№ на схеме:3

Наименование:O.ring

Каталожный номер:28562

Комплект:4

Примечание:

№ на схеме:4

Наименование:BREATHER M10X1 105.3246.11

Каталожный номер:116792

Комплект:2

Примечание:

№ на схеме:5

Наименование:MAGNETIC PLUG M30X2

Каталожный номер:125280

Комплект:3

Примечание:

№ на схеме:6

Наименование:BEAM CENTRAL BODY (11151)

Каталожный номер:641263

Комплект:1

Примечание:

№ на схеме:7

Наименование:BRAKE CYLINDER LH (10755)

Каталожный номер:139816

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plug M10x1

Каталожный номер:30740

Комплект:4

Примечание:

№ на схеме:9

Наименование:PIN

Каталожный номер:139955

Комплект:6

Примечание:

№ на схеме:10

Наименование:SCREW M16X1.5

Каталожный номер:136152

Комплект:6

Примечание:

№ на схеме:11

Наименование:O.ring

Каталожный номер:28534

Комплект:6

Примечание:

№ на схеме:12

Наименование:SCREW M22X1.5 SPECIALE

Каталожный номер:139922

Комплект:6

Примечание:

№ на схеме:13

Наименование:BELLEVILLE WASHER 71x36x2.5

Каталожный номер:128633

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M12x110

Каталожный номер:21334

Комплект:2

Примечание:

№ на схеме:15

Наименование:BREATHER M10X1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:16

Наименование:O.ring

Каталожный номер:28111

Комплект:2

Примечание:

№ на схеме:17

Наименование:BRAKE CYLINDER RH (10755)

Каталожный номер:139815

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M16x150

Каталожный номер:21364

Комплект:24

Примечание:

№ на схеме:19

Наименование:BELLEVILLE WASHER 70x47.5x1

Каталожный номер:128630

Комплект:2

Примечание:

№ на схеме:20

Наименование:SPHERICAL BALL 28X52X16 (GE28SX) 123726

Каталожный номер:45161

Комплект:2

Примечание:

№ на схеме:21

Наименование:COMBI RING 42X62X21.5 SF6

Каталожный номер:139101

Комплект:2

Примечание:

№ на схеме:22

Наименование:BUSHING 42X46X32 P AB C

Каталожный номер:118547

Комплект:2

Примечание:

№ на схеме:23

Наименование:KING PIN BUSH 35X52X20

Каталожный номер:45168

Комплект:2

Примечание:

№ на схеме:24

Наименование:DRILLED SCREW

Каталожный номер:116530

Комплект:1

Примечание:

№ на схеме:25

Наименование:THRUST SHOE 115.5X154X5

Каталожный номер:124591

Комплект:1

Примечание:

№ на схеме:26

Наименование:SWING BUSHING 125X135X42

Каталожный номер:123475

Комплект:1

Примечание:

№ на схеме:27

Наименование:O.ring

Каталожный номер:28498

Комплект:1

Примечание:

№ на схеме:28

Наименование:SWING BUSHING 115X125X44

Каталожный номер:124592

Комплект:1

Примечание:

№ на схеме:29

Наименование:AXLE SUPPORT Rear (11623)

Каталожный номер:136101

Комплект:1

Примечание:

№ на схеме:30

Наименование:HEX HEAD SCREW

Каталожный номер:141446

Комплект:1

Примечание:

№ на схеме:31

Наименование:SWING BUSHING 120X130X42

Каталожный номер:132512

Комплект:1

Примечание:

№ на схеме:32

Наименование:SWING BUSHING 110X120X46

Каталожный номер:131762

Комплект:1

Примечание:

№ на схеме:33

Наименование:THRUST SHOE 110.5X154X5

Каталожный номер:150031

Комплект:1

Примечание:

№ на схеме:34

Наименование:AXLE SUPPORT Front (12126)

Каталожный номер:136102

Комплект:1

Примечание:

№ на схеме:35

Наименование:BUSH 30X21X16.5

Каталожный номер:116529

Комплект:4

Примечание:
