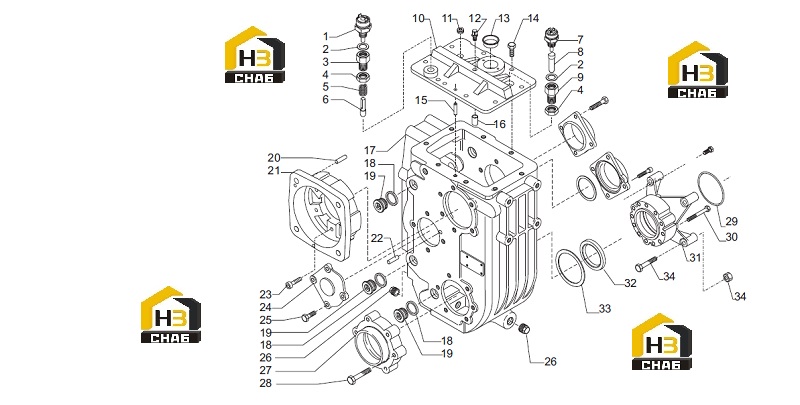

Корпус коробки передач (часть1)

← Комплектующие редуктора Корпус коробки передач (часть2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Switch

Каталожный номер:128901

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:023265

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt M16x20

Каталожный номер:130082

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut M16

Каталожный номер:022129

Комплект:2

Примечание:

№ на схеме:5

Наименование:Spring

Каталожный номер:129693

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pin

Каталожный номер:130081

Комплект:1

Примечание:

№ на схеме:7

Наименование:Switch

Каталожный номер:128902

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pin

Каталожный номер:130075

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M16x22.5

Каталожный номер:130076

Комплект:1

Примечание:

№ на схеме:10

Наименование:Upper cover

Каталожный номер:137256

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plug M22x1.5

Каталожный номер:021565

Комплект:1

Примечание:

№ на схеме:12

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug D31

Каталожный номер:030767

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M8x20

Каталожный номер:020778

Комплект:8

Примечание:

№ на схеме:15

Наименование:Pin 8x24.5

Каталожный номер:137160

Комплект:1

Примечание:

№ на схеме:16

Наименование:Inner breather plug

Каталожный номер:137255

Комплект:1

Примечание:

№ на схеме:17

Наименование:Housing

Каталожный номер:128011

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:023282

Комплект:3

Примечание:

№ на схеме:19

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:3

Примечание:

№ на схеме:20

Наименование:Grub screw M10x35

Каталожный номер:021497

Комплект:1

Примечание:

№ на схеме:21

Наименование:Flange

Каталожный номер:125662

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pin

Каталожный номер:024423

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M10x40

Каталожный номер:021413

Комплект:6

Примечание:

№ на схеме:24

Наименование:Rear cover

Каталожный номер:125663

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M10x35

Каталожный номер:020854

Комплект:4

Примечание:

№ на схеме:26

Наименование:Plug M22x1.5

Каталожный номер:092270

Комплект:2

Примечание:

№ на схеме:27

Наименование:Lower cover

Каталожный номер:125668

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt M10x45

Каталожный номер:020858

Комплект:6

Примечание:

№ на схеме:29

Наименование:O.ring

Каталожный номер:028516

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M10x75

Каталожный номер:020868

Комплект:6

Примечание:

№ на схеме:31

Наименование:Flange

Каталожный номер:125669

Комплект:1

Примечание:

№ на схеме:32

Наименование:Seal ring

Каталожный номер:025798

Комплект:1

Примечание:

№ на схеме:33

Наименование:Shim 0.10mm

Каталожный номер:125719

Комплект:1

Примечание:
