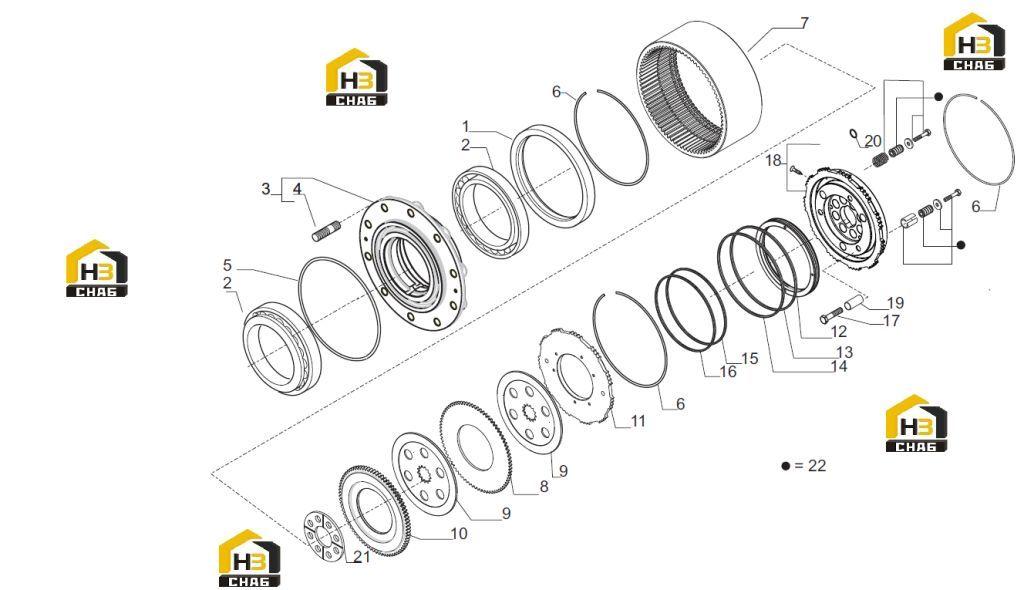

Ступица колеса

← Вал шарнирный (часть 2) Комплектующие редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Combined joint

Каталожный номер:47702

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bearing

Каталожный номер:45180

Комплект:4

Примечание:

№ на схеме:3

Наименование:Wheel hub kit

Каталожный номер:64209

Комплект:2

Примечание:

№ на схеме:4

Наименование:Stud

Каталожный номер:117928

Комплект:20

Примечание:64209

№ на схеме:5

Наименование:GOLD

Каталожный номер:28632

Комплект:2

Примечание:

№ на схеме:6

Наименование:Ring

Каталожный номер:125233

Комплект:6

Примечание:

№ на схеме:7

Наименование:Z77 toothed crown

Каталожный номер:644728

Комплект:2

Примечание:

№ на схеме:8

Наименование:Counter-disc

Каталожный номер:137576

Комплект:2

Примечание:

№ на схеме:9

Наименование:Disk

Каталожный номер:137580

Комплект:4

Примечание:

№ на схеме:10

Наименование:Counter-disc

Каталожный номер:137563

Комплект:2

Примечание:

№ на схеме:11

Наименование:Counter-disc

Каталожный номер:134180

Комплект:2

Примечание:

№ на схеме:12

Наименование:Piston

Каталожный номер:124004

Комплект:2

Примечание:

№ на схеме:13

Наименование:Combined joint

Каталожный номер:121271

Комплект:2

Примечание:

№ на схеме:14

Наименование:Combined joint

Каталожный номер:124006

Комплект:2

Примечание:

№ на схеме:15

Наименование:Combined joint

Каталожный номер:123972

Комплект:2

Примечание:

№ на схеме:16

Наименование:Ring

Каталожный номер:124005

Комплект:2

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:119906

Комплект:16

Примечание:

№ на схеме:18

Наименование:Crown carrier hub

Каталожный номер:64212

Комплект:2

Примечание:

№ на схеме:19

Наименование:Ringed

Каталожный номер:339387

Комплект:16

Примечание:

№ на схеме:20

Наименование:GOLD

Каталожный номер:28515

Комплект:4

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:357539

Комплект:1

Примечание:

№ на схеме:22

Наименование:Self adjust kit

Каталожный номер:64213

Комплект:2

Примечание:
