Тормоза

← Комплектующие редуктора Корпус оси →

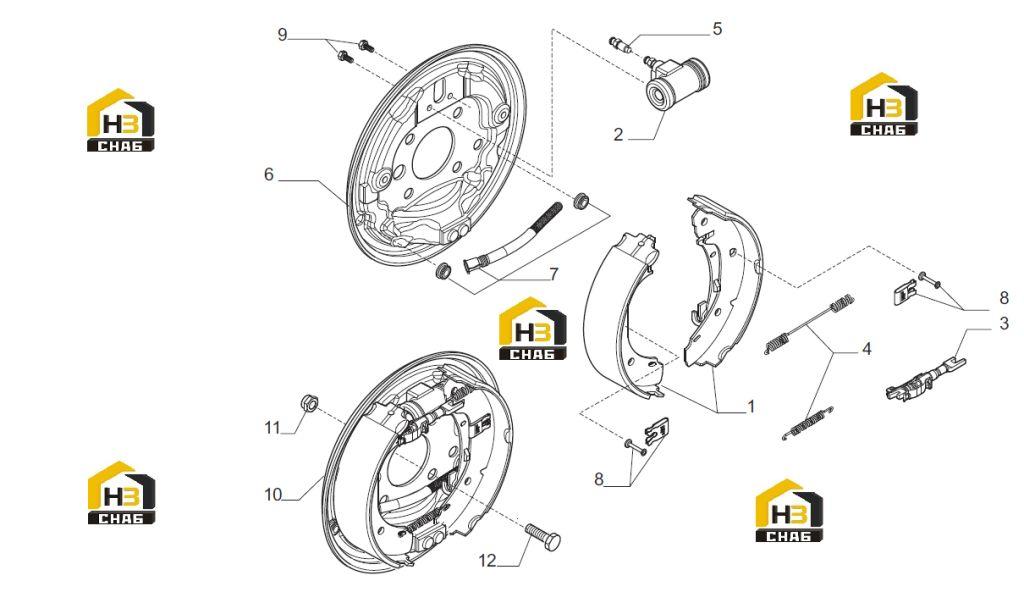

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Jaws kit

Каталожный номер:049486

Комплект:1

Примечание:148507-8

№ на схеме:2

Наименование:Cylinder kit

Каталожный номер:049487

Комплект:1

Примечание:148507-8

№ на схеме:3

Наименование:Self-adjustment kit

Каталожный номер:049488

Комплект:1

Примечание:148507-8

№ на схеме:4

Наименование:Jaws springs

Каталожный номер:049489

Комплект:1

Примечание:148507-8

№ на схеме:5

Наименование:Bleeding screw (10 pcs)

Каталожный номер:049490

Комплект:0,2

Примечание:148507-8

№ на схеме:6

Наименование:RH Plate kit

Каталожный номер:049492

Комплект:1

Примечание:148507

№ на схеме:6

Наименование:LH Plate kit

Каталожный номер:049491

Комплект:1

Примечание:148508

№ на схеме:7

Наименование:Self-hook kit

Каталожный номер:049493

Комплект:1

Примечание:148507-8

№ на схеме:8

Наименование:Jaws-stop springs and pins kit

Каталожный номер:049494

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cylinder screws kit (10 pcs)

Каталожный номер:049480

Комплект:0,4

Примечание:148507-8

№ на схеме:10

Наименование:LH Brake

Каталожный номер:148508

Комплект:1

Примечание:

№ на схеме:10

Наименование:RH Brake

Каталожный номер:148507

Комплект:1

Примечание:

№ на схеме:11

Наименование:Self-locking nut M14

Каталожный номер:022430

Комплект:8

Примечание:

№ на схеме:12

Наименование:Bolt M14x35

Каталожный номер:021618

Комплект:8

Примечание:
